Карнизный узел фальцевой кровли: окончание картин и водоотвод

Прямой ответ: карнизный узел завершает фальцевые картины у нижнего края ската, направляет воду в желоб или другой водосбор и передаёт краевые нагрузки на основание. В классической вентилируемой крыше через карниз также организуют вход воздуха в подкровельный канал. В промышленном LOGICFALZ узел собирают из системных опор, профилей, окончаний картин и ветровых элементов по рабочей документации.

Карниз работает на пересечении нескольких разделов проекта: кровельного покрытия, несущей конструкции, водостока, вентиляции и фасада. Ошибка в одном элементе меняет работу остальных. Например, слишком высоко установленный желоб не исправляет неверный капельник, а сплошной уплотнитель может перекрыть рассчитанный приток воздуха.

Карниз классического фальца

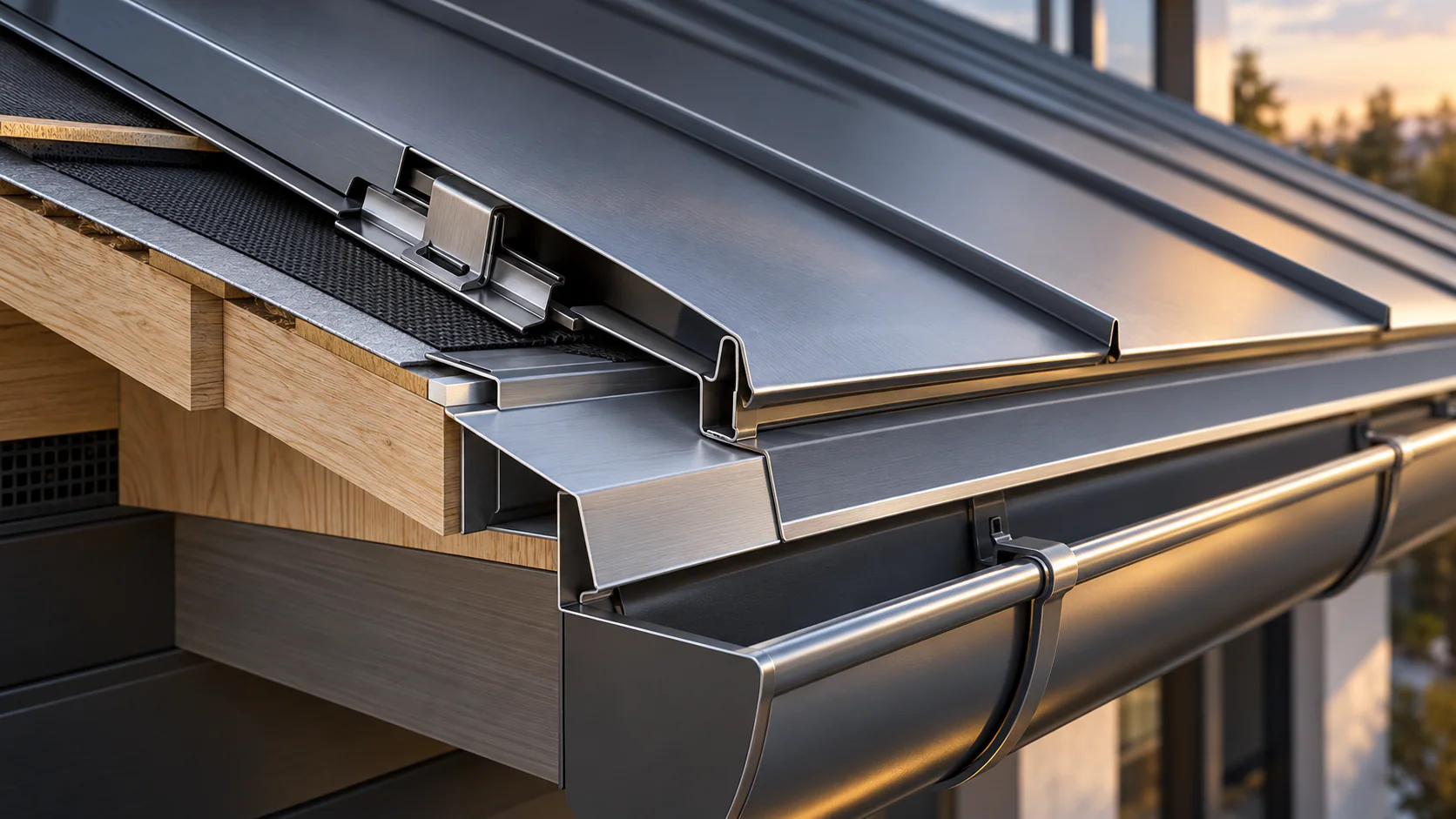

Нижнюю кромку картины формируют по детали производителя покрытия и связывают с карнизной планкой. Вода должна переходить с металла наружу без затекания на торец настила. Кляммеры и крепёж располагают так, чтобы удержать край покрытия и не создать сквозных отверстий на рядовой поверхности.

В утеплённой скатной крыше карниз часто служит входом вентиляционного канала. Отверстие защищают от птиц, насекомых и осадков, сохраняя расчётное живое сечение. Подкладочные и гидроветрозащитные слои выводят так, чтобы случайная влага не попадала в утеплитель или фасад.

Карниз промышленного LOGICFALZ

Картины промышленного фальца опираются на фальцевые опоры и профильную подсистему. У края применяют предусмотренные системой граничные профили, ветроотбойники, уплотнения и переходные элементы. Состав зависит от типа основания, утеплителя, водостока и краевой ветровой зоны.

Узел должен учитывать температурное перемещение длинных картин. Жёсткая фиксация окончания без связи с проектной фиксированной зоной может вызвать деформацию покрытия. Поэтому карниз проверяют вместе с полной продольной схемой ската.

CTA — проверить карниз до производства. Передайте план, разрез и схему водостока через форму консультации. Мы сопоставим узел с раскладкой картин и системой крепления.

Что должно быть на рабочем чертеже

Чек-лист монтажа

• фактическая линия карниза ровная и соответствует отметкам;
• край основания сухой и без перепадов;
• картины имеют одинаковое проектное окончание;
• вода попадает в расчётную зону желоба;
• крепёж не пробивает рядовую поверхность;
• вентиляционный вход не перекрыт;
• уплотнения и ветровые элементы стоят по спецификации;
• скрытые детали приняты до закрытия металлом.

CTA — заказать комплект и монтаж. Приложите узел к заявке на расчёт. ФАЛЬЦСИСТЕМ увяжет картины, карнизные элементы, поставку и последовательность работ на объекте.

Частые вопросы

Должна ли картина заходить в желоб?

Положение окончания относительно желоба задаёт рабочий узел. Оно зависит от геометрии водостока и карнизной планки.

Можно ли крепить край картины саморезами сверху?

Сквозной крепёж допустим только в специально разработанной детали. На рядовом фальцевом покрытии применяют скрытую схему.

Всегда ли карниз обеспечивает вентиляцию?

Нет. Приток нужен, если в проекте есть вентилируемый подкровельный канал. В промышленной системе вентиляцию определяют отдельно.

Зачем нужен ветроотбойник?

В промышленном узле он участвует в защите края покрытия от ветрового воздействия. Тип и уплотнения выбирают по системе.

Когда устанавливают желоб?

Очередность задаёт проект производства работ. Важно сохранить доступ к крепежу и точно совместить отметки желоба с окончанием картин.
