Комплект поставки промышленной фальцевой системы: что считать вместе

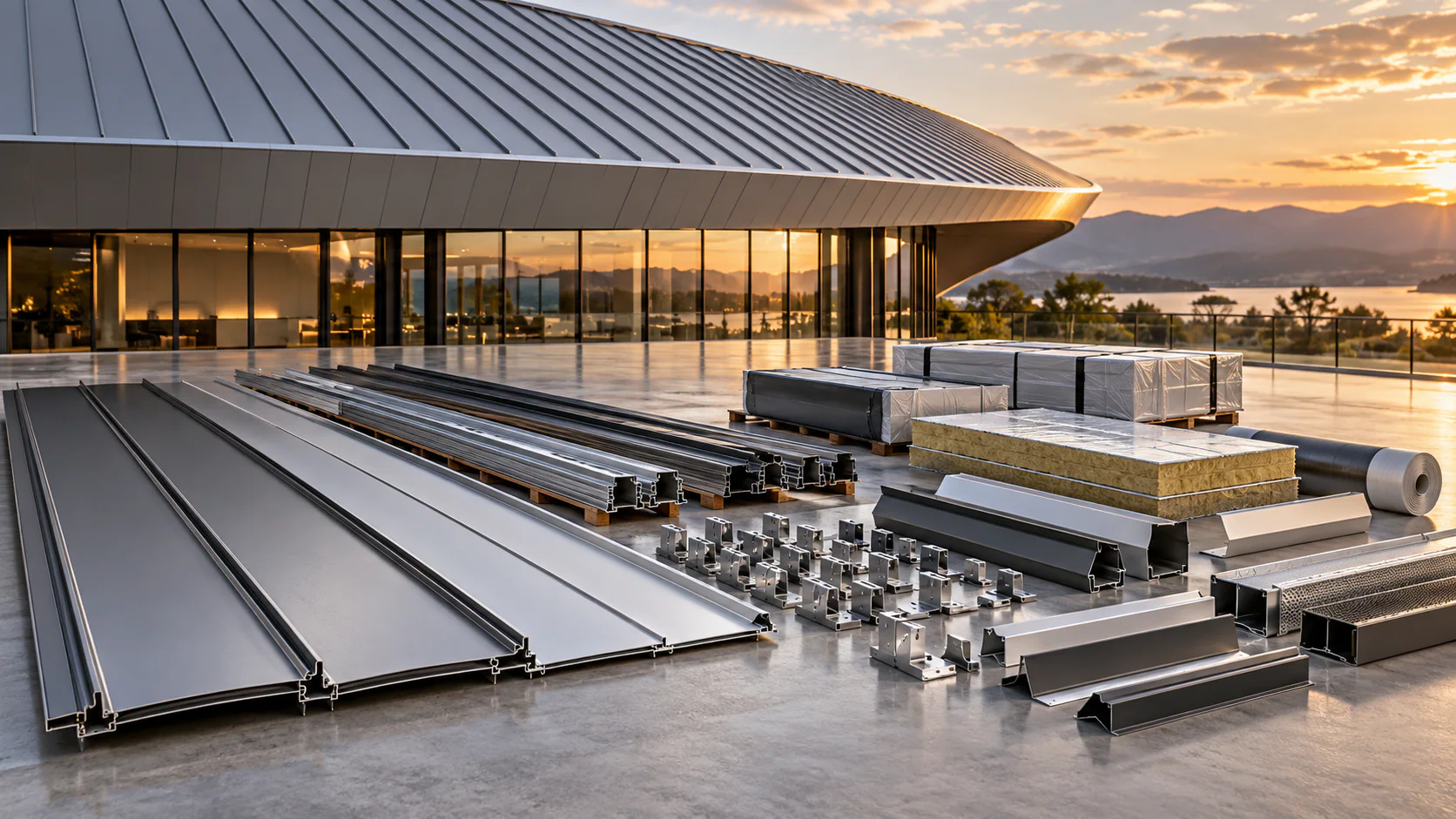

Прямой ответ: Комплект промышленной фальцевой системы включает больше, чем наружные картины. Для работоспособного решения увязывают профиль, держатели, подсистему, крепёж, доборные элементы, узлы водоотвода, упаковку, маркировку и техническую документацию.

С чего начинается решение

Картины специфицируют по маркам, длинам, ширинам, форме, материалу и поверхности. Для сложной оболочки список должен однозначно связываться с раскладкой, иначе на площадке трудно определить положение похожих элементов.

Держатели и крепёж выбирают как часть расчётной цепочки. Нельзя заменять их по внешнему сходству: важны несущая способность, высота, скольжение, совместимость металлов и конкретное основание.

Для промышленной кровли важно сохранять связь между моделью, расчётом, спецификацией и монтажной документацией. Если один из этих уровней меняется отдельно, на площадке появляются несогласованные размеры, лишние доборные элементы и неопределённая ответственность.

Что влияет на результат

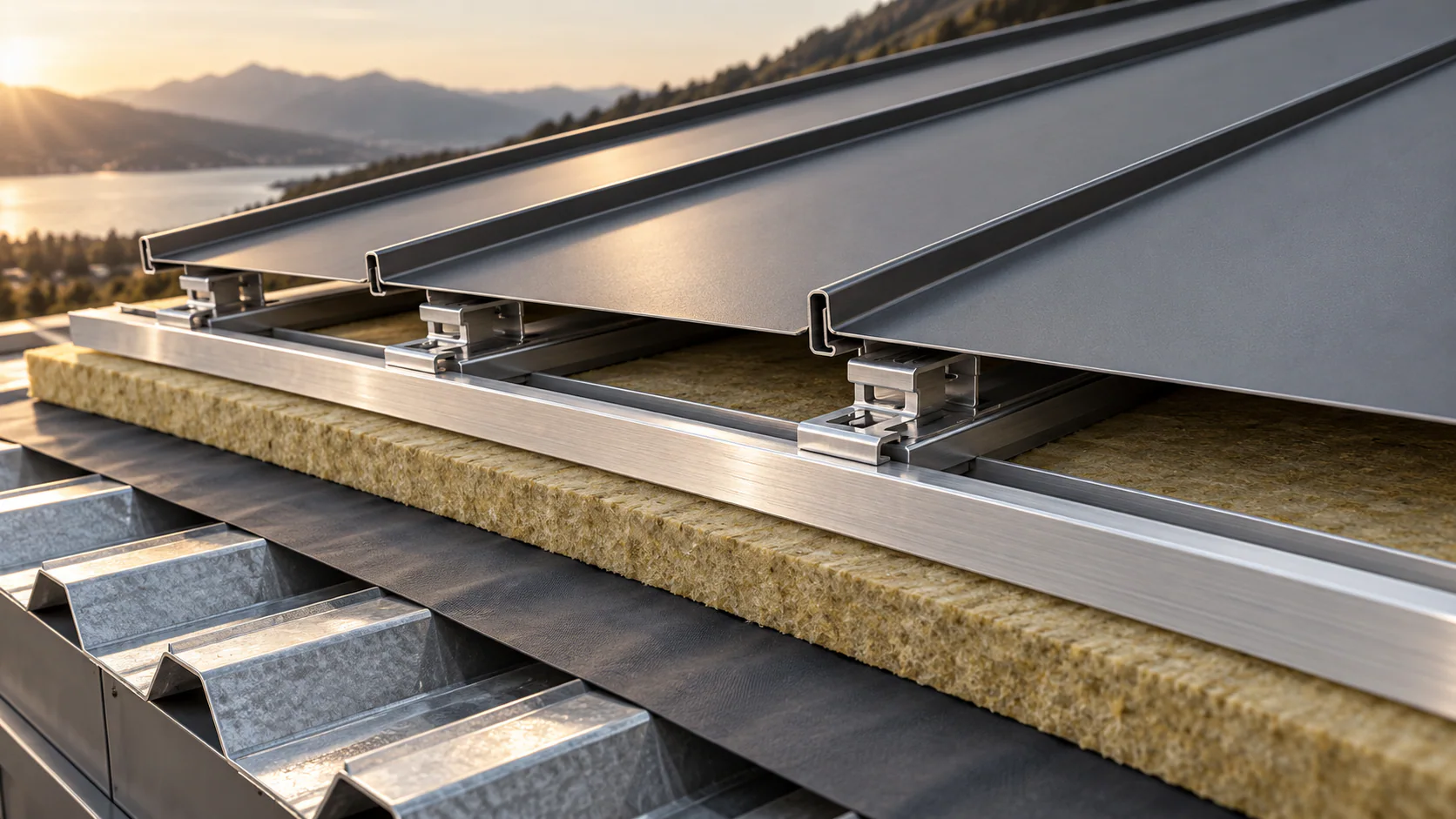

Подсистема формирует проектную поверхность и передаёт нагрузки. В комплекте фиксируют рейки, кронштейны, терморазрывы, соединители и элементы выравнивания вместе с требованиями к монтажу.

Доборные элементы считают по узлам, а не общей площади. Карнизы, парапеты, желоба, воронки, проходки и примыкания требуют отдельных марок, толщин и способов соединения.

Комплектность удобно проверять по трём документам: раскладке, спецификации и матрице ответственности. Если элемент присутствует на узле, но отсутствует в ведомости и не назначен смежнику, его поставщик не определён.

CTA: Передайте проект специалисту ФАЛЬЦСИСТЕМ. Проверим исходные данные, обозначим допущения и подготовим следующий инженерный шаг без преждевременных обещаний по системе и стоимости.

Порядок работы по объекту

Сначала собирают актуальный комплект исходных данных и фиксируют, какие документы имеют приоритет. Затем выделяют вопросы, влияющие на геометрию, расчёты, изготовление и монтаж. Решения оформляют последовательно: от общего принципа к рабочим элементам и узлам.

На согласование передают не разрозненные изображения, а связанную версию. В ней должны совпадать марки, размеры, материалы и границы ответственности. После утверждения выпускают производственное задание или коммерческую спецификацию.

Изменения после фиксации версии оценивают по влиянию на уже выполненную работу. Иногда корректируется один узел, иногда приходится пересматривать раскладку и весь комплект. Журнал изменений позволяет не смешивать старые и новые решения.

Что проверить перед заказом

• Картины: марки, размеры, материал; контроль — по раскладке.
• Крепления: держатели и метизы; контроль — по расчётным зонам.
• Подсистема: рейки, кронштейны, терморазрывы; контроль — по модели основания.
• Узлы: доборные элементы и аксессуары; контроль — по деталям.
• назначить ответственного за согласование окончательной версии;
• проверить, что позиции на чертежах присутствуют в спецификации;
• согласовать формат маркировки, упаковки и приёмки;
• связать даты решений с производственным и монтажным графиком.

Если части данных нет, её не заменяют выдуманной точностью. В расчёте или предложении указывают допущение, ответственного за уточнение и момент, после которого изменение повлияет на цену либо срок.

Производство, поставка и монтаж

Производство получает только утверждённые марки и размеры. Для длинных или индивидуальных элементов дополнительно проверяют маршрут от линии до проектного положения: упаковку, транспорт, разгрузку, подъём и место временного хранения.

На монтаже применяют рабочую документацию и план качества. Основание принимают до закрытия, первый типовой участок используют как эталон, а скрытые крепления и важные узлы фиксируют до того, как они станут недоступны для осмотра.

CTA: Нужна предметная оценка? Приложите планы, разрезы, модель или спецификацию. Дмитрий Преображенский и инженерная команда подготовят перечень вопросов для расчёта и реализации объекта.

Практический вывод

Комплект промышленной фальцевой системы включает больше, чем наружные картины. Для работоспособного решения увязывают профиль, держатели, подсистему, крепёж, доборные элементы, узлы водоотвода, упаковку, маркировку и техническую документацию. Конкретное решение принимают по документации и расчётам объекта. ФАЛЬЦСИСТЕМ связывает проектирование, комплектацию, поставку и сопровождение монтажа, не подменяя инженерную проверку универсальной ценой или типовым узлом.

FAQ

Входят ли кляммеры в поставку картин?

Только если это прямо указано в спецификации и границах предложения.

Нужно ли заказывать запас?

Резерв определяют по типу изделий, логистике, ремонтопригодности и рискам объекта.

Кто поставляет крепёж к основанию?

Ответственность фиксируют в матрице поставки; она может различаться по договору.

Как проверить комплект до отгрузки?

Сверить марки с раскладкой, упаковочными листами и ведомостью узлов.

Можно закупать систему частями?

Можно, если подтверждена совместимость и не теряется ответственность за результат.
