Прямой ответ: оборудование на фальцевой кровле крепят только по расчётному узлу, совместимому с конкретным профилем шва. Для солнечных панелей, кабельных трасс, мостиков и небольших установок могут применяться испытанные фальцевые зажимы без сквозного отверстия, но тип, количество и шаг определяют по нагрузкам и несущей способности кровельной системы. Зажим не должен деформировать шов, мешать температурному перемещению картин или передавать нагрузку в неподготовленный участок.
Главная ошибка — выбрать крепёж по фотографии. Похожие фальцы могут иметь разную геометрию, металл и способ фиксации к основанию. Производитель S-5! прямо связывает несущую способность зажима с направлением нагрузки, профилем шва, материалом кровли и моделью крепления.
Какие данные нужны расчёту
| Данные | Зачем нужны | Источник |
|---|---|---|
| Тип и размеры шва | подобрать совместимый зажим | карточка картины и обмер |
| Материал и толщина | оценить местную деформацию | спецификация кровли |
| Схема опор картин | понять передачу усилий | проект подсистемы |
| Масса оборудования | постоянная нагрузка | паспорт установки |
| Ветер и снег | подъём, сдвиг, заносы | расчёт проекта |
| Кабели и трассы | исключить провисание и контакт | схема электрики |
| Зоны обслуживания | обеспечить безопасный доступ | план эксплуатации |
Для фотоэлектрической системы добавляют размеры массива, ориентацию модулей, схему рам или безрельсового крепления и требования к уравниванию потенциалов. Электрическую часть проектирует профильный специалист.
Зажим без отверстия — не универсальное решение

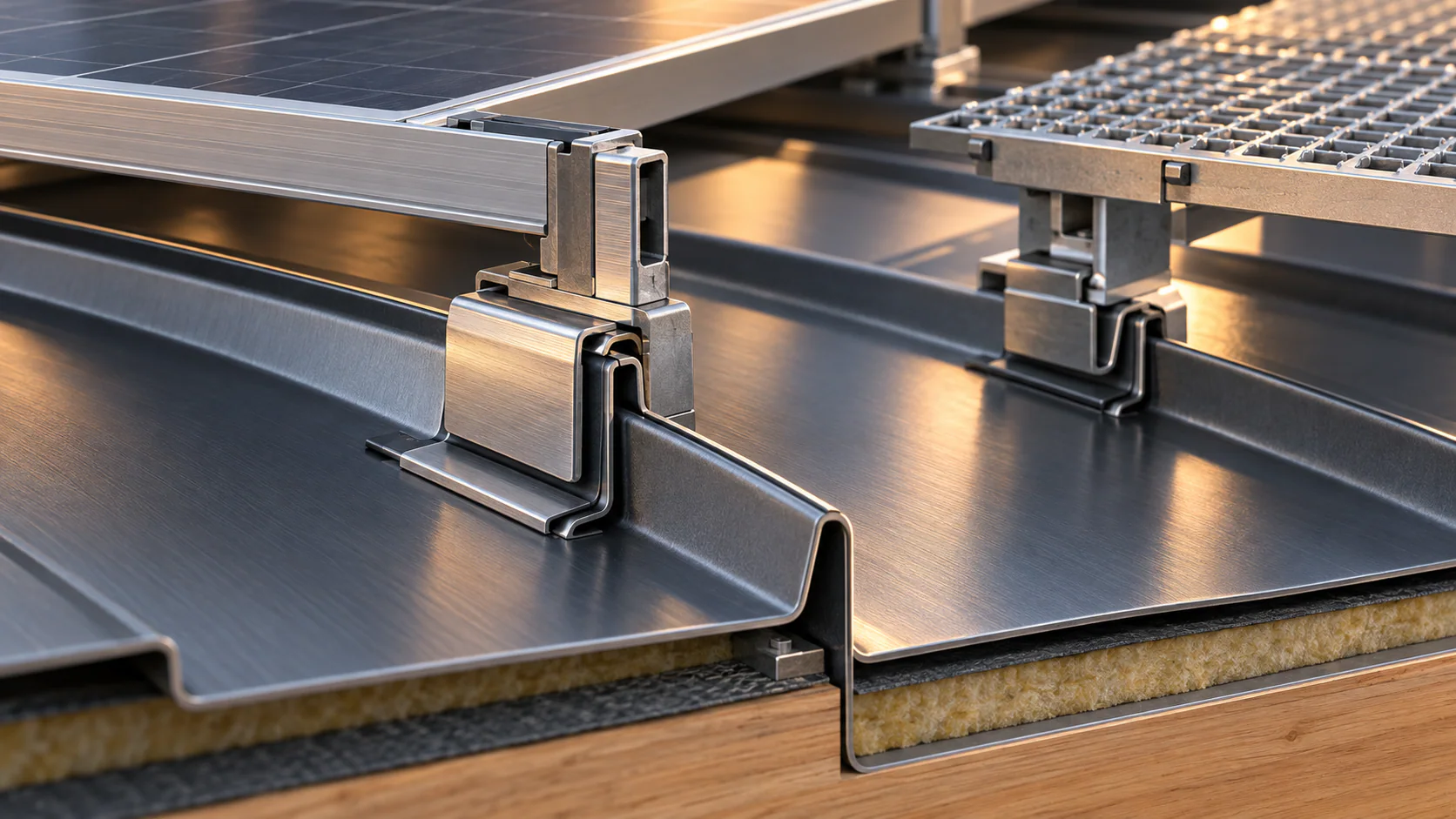

Фальцевый зажим передаёт усилие через шов. Он должен быть испытан именно для подходящего профиля или подтверждён расчётом и испытанием сочетания. Момент затяжки берут из инструкции производителя: слабая затяжка снижает удержание, чрезмерная может повредить картину.
Расположение точек крепления связывают с опорами кровли и температурной схемой. На длинных картинах нельзя создавать случайную неподвижную зону. Кабели и трубы также закрепляют так, чтобы они не тёрлись о покрытие и не перекрывали сток воды.
CTA — разработать узел крепления. Передайте паспорт оборудования, план кровли и схему швов через форму проекта. ФАЛЬЦСИСТЕМ соберёт исходные данные для расчёта и подбора совместимых компонентов.
Солнечные панели на фальцевой кровле
Стоячий фальц позволяет рассматривать крепление без проникновения через картину, но конструкция массива всё равно должна быть рассчитана на ветер и снег. Нагрузки распределяют на достаточное число точек, учитывая несущую способность шва, клипс и основания. Производитель крепежа должен предоставить испытательные данные для выбранной конфигурации.
План модулей согласуют с проходками, снегозадержанием, водоотводом и маршрутами обслуживания. Панели не должны закрывать доступ к критическим примыканиям. После монтажа исполнительную схему добавляют в паспорт кровли.
Чек-лист перед установкой
- известен точный профиль фальца;
- материал и толщина картин подтверждены;
- выбран совместимый испытанный зажим;
- рассчитаны ветер, снег и масса;
- точки связаны с опорами кровли;
- сохранены температурные перемещения;
- задан момент затяжки и инструмент контроля;
- исключены сквозные отверстия вне проектных узлов;
- кабели защищены от трения и воды;
- сохранён доступ для осмотров и ремонта;
- изменения внесены в исполнительную документацию.
Как принять монтаж
Проверяют марки зажимов, количество, расположение и затяжку, отсутствие деформаций шва и повреждений покрытия. Кабели должны быть закреплены, разъёмы — размещены по инструкции оборудования. После первого сезона полезен контрольный осмотр, особенно после сильного ветра и снеговой нагрузки.
CTA — запросить расчёт комплектации. Приложите раскладку модулей или габариты оборудования к заявке. В предложении будут разделены обследование, расчёт узлов, крепёж и монтаж.
Частые вопросы
Можно крепить солнечные панели прямо к фальцу?
Можно применять предназначенные для этого зажимы, если подтверждены совместимость и расчёт нагрузок для конкретной кровли.
Нужно ли сверлить картину?
Для многих стоячих фальцев существуют решения без сквозного отверстия. Конкретный способ выбирают по системе и документации крепежа.
Как определить шаг зажимов?
По расчёту ветровых, снеговых и постоянных нагрузок с учётом шва, клипс и основания. Универсального шага нет.
Повлияет ли оборудование на температурное расширение?
Может повлиять, если точки образуют непредусмотренное защемление. Схему проверяет проектировщик кровли.
Можно установить оборудование на готовую кровлю?
Да, после обследования и подтверждения документации. Состояние картин и скрытая схема опор должны быть известны.
Эксперт материала
Дмитрий Преображенский
Помогает подобрать решение по промышленной фальцевой кровле, проверить исходные данные и связать проектирование, поставку и монтаж.
Обсудить объект ⟶Источники и техническая документация
Характеристики и применимость уточняют по актуальной документации производителя и расчётам конкретного объекта.
