Примыкание промышленной фальцевой кровли к парапету и стене

Коротко: Примыкание — это граница двух конструкций с разной геометрией, материалами и деформациями. Его надёжность зависит от непрерывности водозащитного контура, корректного завершения картин и согласованного крепления к вертикальной поверхности.

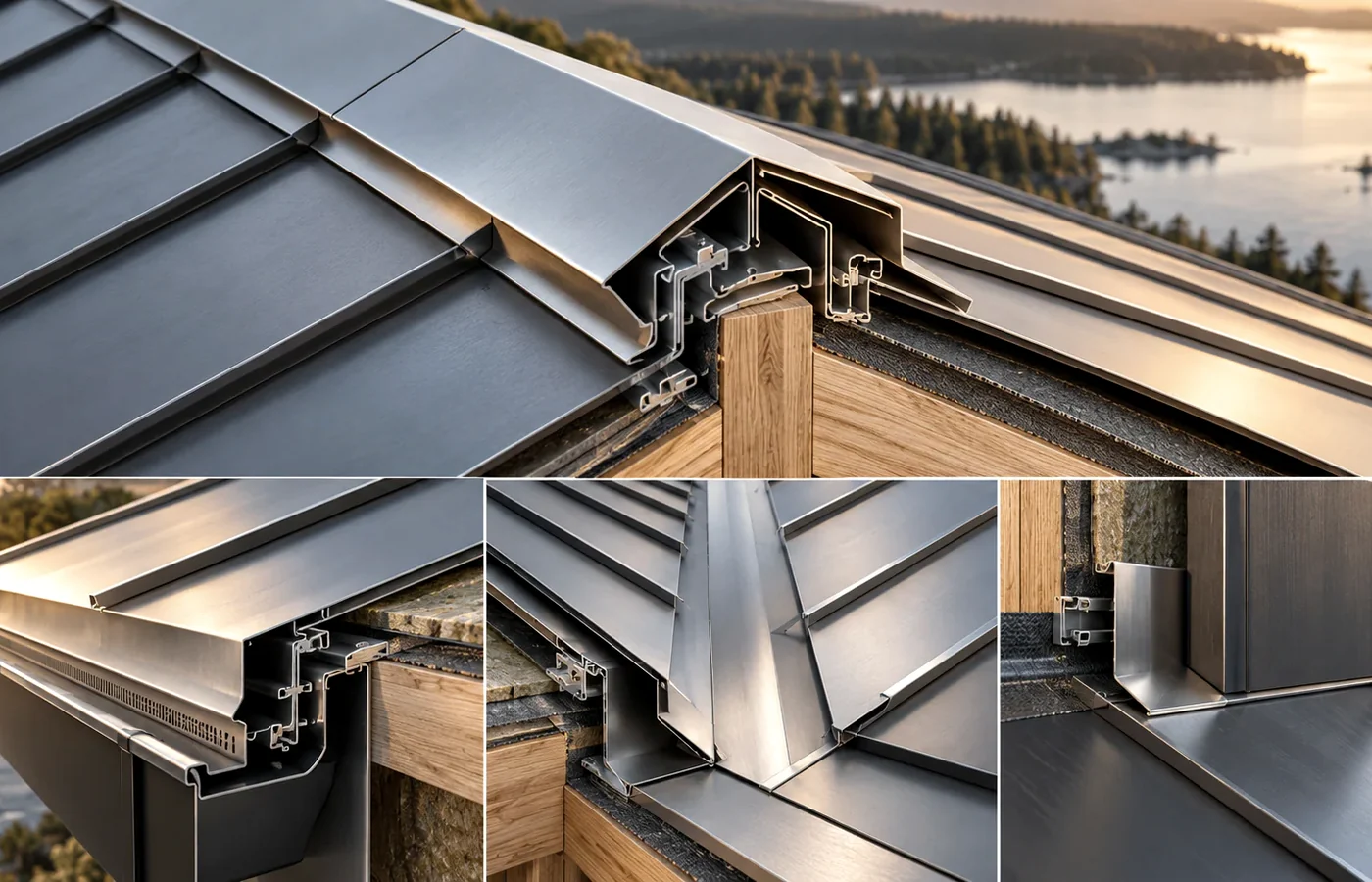

Как работает примыкание к вертикальной конструкции

Прямой ответ: примыкание фальцевой кровли к парапету или стене выполняют по рабочему узлу, который связывает край картин, вертикальную гидрозащиту, опорные детали и завершение фасада. Сначала проверяют основание и высотные отметки, затем монтируют скрытые слои и опоры, формируют край покрытия, устанавливают прижимные или защитные элементы и принимают узел до закрытия облицовкой.

Вода может подходить к стене по скату, стекать вдоль неё или попадать на узел сверху. Эти сценарии требуют разной геометрии. Боковое примыкание, верхнее примыкание и парапетный узел нельзя описать одной планкой. На поворотах и в местах пересечения с ендовой или карнизом нужны отдельные пространственные решения.

Финишная деталь защищает сборку, но не должна быть единственным водозащитным барьером. Надёжность создаёт последовательность слоёв: каждый вышележащий элемент отводит воду на нижележащий, а крепления не образуют неконтролируемых каналов внутрь конструкции.

Исходные данные и координация со стеной

Для разработки нужны план раскладки картин, разрез кровельного пирога, материал стены или парапета, фасадная система, отметки верха покрытия и сведения о деформационных швах. На чертеже показывают несущую зону крепления, а не только внешнюю линию металлической планки.

До монтажа обследуют вертикальную поверхность. Проверяют плоскостность, прочность предусмотренного основания, завершение гидроизоляционных слоёв и готовность фасада. Крепиться в случайный штукатурный слой или облицовочную кассету без подтверждённой опоры нельзя.

Смежные подрядчики согласуют очередность. Если фасад закрывает верх примыкания, кровельный узел принимают до монтажа облицовки. Если парапетная крышка должна перекрыть вертикальный отгиб, её размеры и крепление выпускают в той же координационной модели.

Последовательность монтажа

1. Сверяют фактическую линию стены, отметки кровли и положение проектного узла.
2. Принимают основание и скрытые гидроизоляционные слои с фотофиксацией.
3. Устанавливают опорные и закладные детали по рабочей документации.
4. Подводят картины, формируют продольные или торцевые кромки без лишних надрезов.
5. Собирают внутренние углы, повороты и пересечения в заданной последовательности.
6. Монтируют защитные и прижимные элементы, сохраняя предусмотренные деформационные разрывы.
7. Проверяют узел до установки фасадной облицовки или парапетной крышки.

Подгонку ведут шаблонами и инструментом, подходящим для данного металла. Глубокие царапины, ударные вмятины и надрезы в зоне изгиба уменьшают предсказуемость узла. Повреждённую деталь оценивают до закрытия, а решение о ремонте или замене фиксируют.

Проверьте примыкания до закрытия фасада
Передайте ООО «Квадрига» разрезы стены, парапета и кровельного пирога вместе с раскладкой картин. Эксперт ФАЛЬЦСИСТЕМ Дмитрий Преображенский поможет сформировать перечень вопросов к рабочему узлу. Телефон: +7 903 013-71-81. Передать проект →

Температурные и конструктивные перемещения

Длинномерные картины меняют длину при изменении температуры. Стена, парапет и каркас также перемещаются, но по другой схеме. Если край картины жёстко зажать между деталями, напряжение может проявиться волной, разрывом крепления или раскрытием соединения.

Проект определяет фиксированные зоны, направления скольжения и места, где деформации разных конструкций разделяются. Герметик в подвижном шве подбирают по назначению и совместимости, но он не заменяет геометрический запас хода. Сквозные саморезы, поставленные «для надёжности» вне узла, способны заблокировать расчётное перемещение.

Деформационный шов здания нельзя перекрывать обычным примыканием. Его продолжают через кровельную систему отдельным решением, которое допускает заданное взаимное смещение и остаётся доступным для контроля.

Чек-лист контроля примыкания

• тип примыкания соответствует направлению возможного стока;
• фактическая линия стены и отметки проверены до раскроя деталей;
• крепления установлены в подтверждённое основание;
• скрытые слои непрерывны на углах и пересечениях;
• края картин сформованы без трещин, лишних отверстий и острых надрезов;
• верх узла защищён от попадания воды за вертикальную часть;
• температурные перемещения картин не заблокированы;
• деформационные швы продолжены специальным узлом;
• облицовка не закрыла непринятые работы;
• замечания отмечены на плане и закрыты повторным осмотром.

Фотографии делают с привязкой к осям и маркам картин: общий вид, скрытые крепления, внутренние углы и завершения. Набор случайных крупных планов без местоположения слабо помогает при сдаче и эксплуатации.

Ошибки примыканий и порядок исправления

Распространённая ошибка — пытаться компенсировать неровную стену широкой планкой. Она повторяет отклонения, создаёт карманы и усложняет крепление. Основание выравнивают или разрабатывают корректирующий узел до изготовления финишных деталей.

Вторая ошибка — непрерывная жёсткая фиксация длинного края. Третья — соединение углов после монтажа прямых участков, когда доступ уже закрыт. Ещё один риск создаёт фасадная бригада, пробивающая готовое примыкание собственными креплениями.

При обнаружении дефекта вскрывают только необходимую зону, фиксируют фактическое состояние и устанавливают первопричину. Исправление оформляют согласованным решением. Дополнительная накладка или слой герметика без анализа водного пути могут лишь перенести место протечки.

Частые вопросы

Достаточно ли одной прижимной планки у стены?

Нет. Планка является частью узла; надёжность зависит от края картин, скрытых слоёв, основания, крепления и верхнего завершения.

Можно ли крепить примыкание к фасадной облицовке?

Только если это прямо предусмотрено расчётным узлом. Обычно место крепления связывают с подтверждённым несущим основанием.

Нужно ли оставлять зазор для движения картин?

Необходимость и величину перемещения определяет проект. Монтаж не должен самовольно блокировать принятую деформационную схему.

Кто первым монтирует узел: кровельщик или фасадчик?

Очередность задают ППР и координационный узел. Скрываемую часть кровельного примыкания принимают до закрытия фасадом.

Можно ли исправить протечку дополнительным герметиком?

Сначала находят путь воды и причину дефекта. Герметик применяют лишь как часть совместимого согласованного решения.
