Одного радиуса бывает недостаточно
Сначала выясняют, что именно задано архитектором: цилиндрическая поверхность, последовательность разных дуг или свободная форма. Визуально эти решения могут казаться похожими, но требуют разного описания геометрии. На стадии концепции лучше передать модель вместе с контрольными сечениями.
Если модель и чертёж расходятся, не стоит выбирать более удобную версию молча. Нужен согласованный источник геометрии, по которому будут выпускаться рабочие документы и проверяться готовая поверхность.
Где концентрируются вопросы

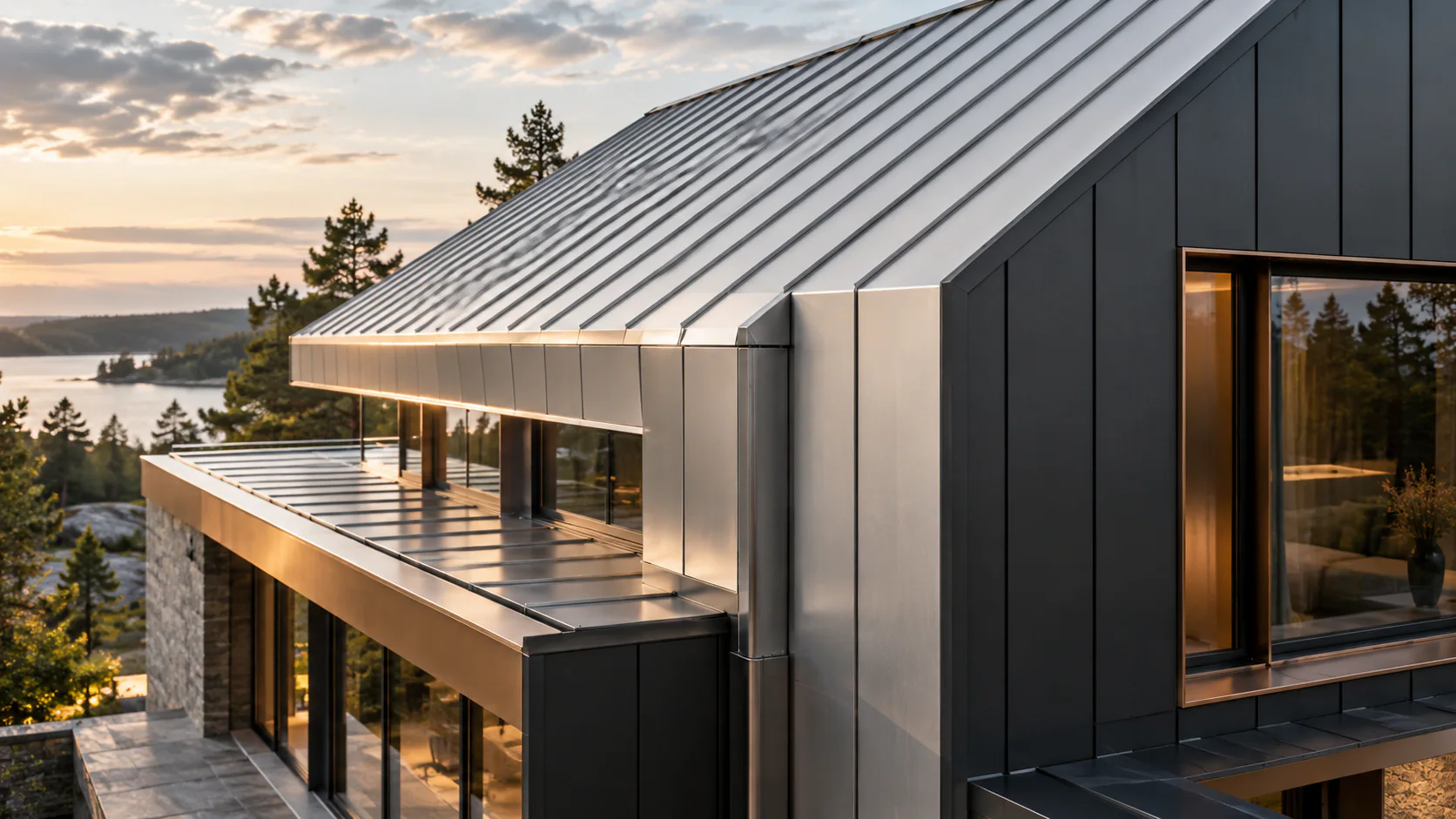

Особое внимание уделяют переходам от прямого участка к криволинейному, краям покрытия и сопряжению с фасадом. Именно там становится заметным расхождение между идеальной линией и реальной раскладкой. Просмотрите эти места с тех точек, откуда здание будут видеть чаще всего.
Предельные радиусы нельзя назначать только по общему названию системы. Их уточняют для конкретной геометрии, металла, толщины и технологии изготовления по данным производителя.
Что помогает согласовать результат

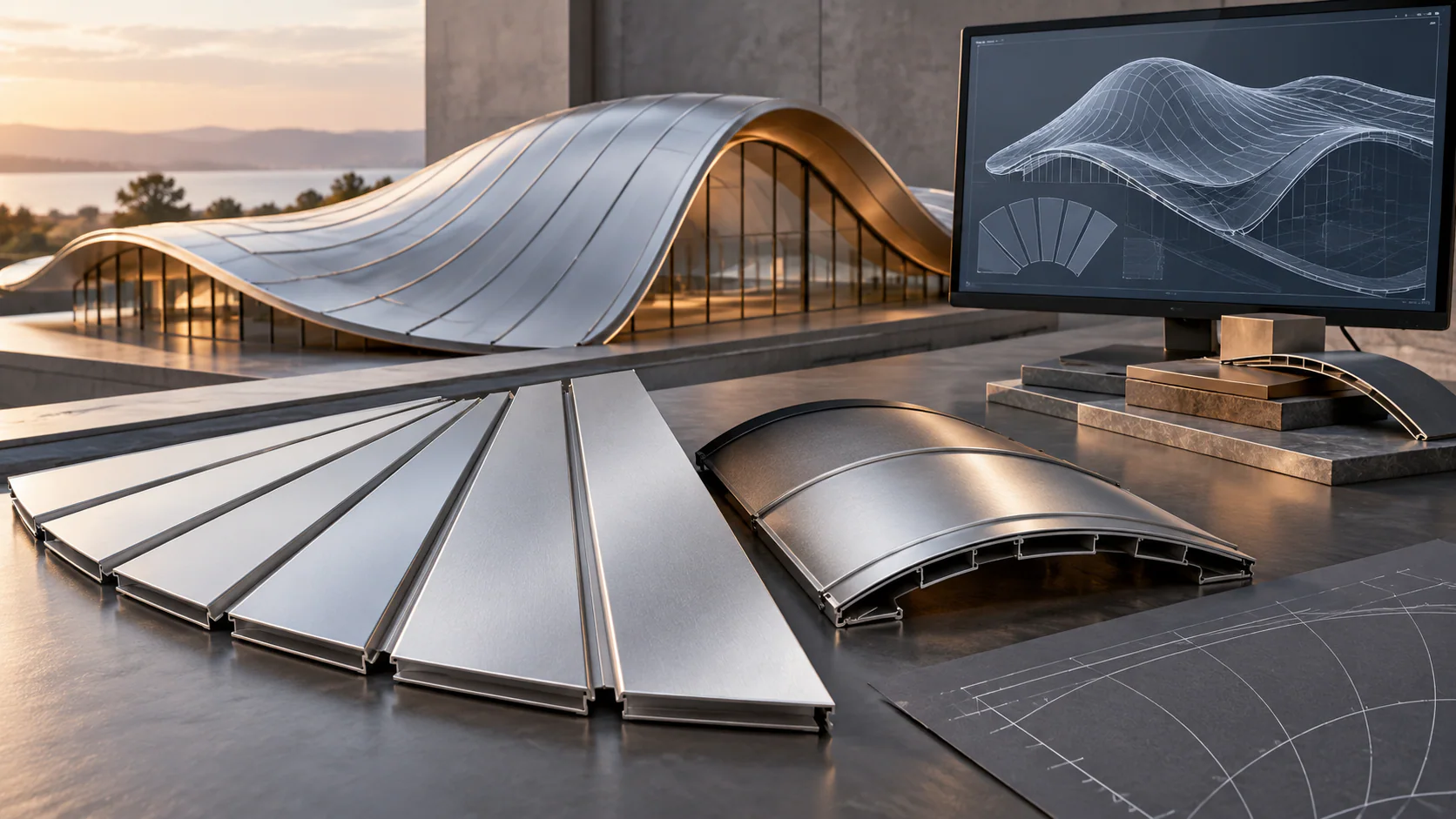

Попросите показать характерный участок в модели с нанесёнными линиями картин. Для ответственных видимых зон полезен натурный фрагмент: он позволяет обсудить ритм, поверхность и сопряжения на общем образце.
В итоговом согласовании должны быть не только красивые изображения, но и конкретные контрольные сечения, схема раскладки и перечень принятых отклонений. Так архитектурная линия становится проверяемым требованием.
Сохраните перед обсуждением
Короткий чек-лист
- Установить единую версию геометрии
- Передать контрольные сечения
- Проверить переходные зоны
- Согласовать образец видимого участка
Справочный материал: официальный источник ↗
Материал помогает подготовить вопросы к проекту. Окончательные параметры системы определяют по расчётам и актуальной документации. Фото: Аэропорт Хамад.
