Соединение фальцевой кровли: швы между картинами

Прямой ответ: соседние картины классической фальцевой кровли соединяют продольным стоячим фальцем, а при необходимости стыковки по длине — проектным поперечным соединением. Шов формируют и закрывают по технологии конкретного покрытия. В LOGICFALZ профилированные края алюминиевых картин устанавливают на системные опоры и соединяют в сплошной водоизоляционный слой. Вид стыка, герметизацию и расположение фиксируют в раскладке до изготовления картин.

Главная задача соединения — отвести воду и сохранить работу металла при изменении температуры. Чем меньше уклон и сложнее водосбор, тем важнее непрерывность шва, геометрия основания и отсутствие случайных поперечных стыков.

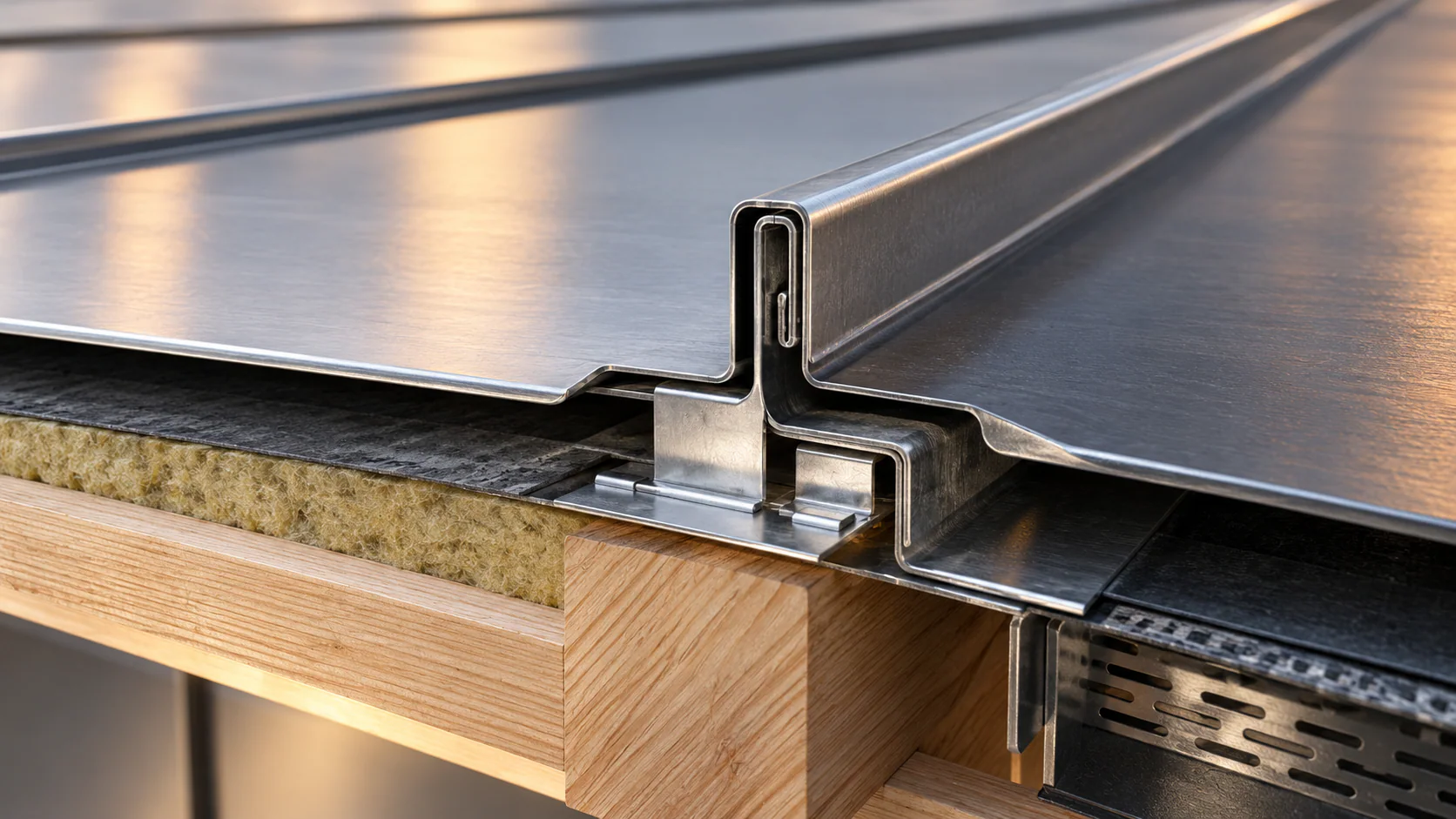

Продольный стоячий фальц

Продольные кромки картин поднимаются над плоскостью покрытия, поэтому вода стекает между рядами, не пересекая соединение. В классической системе внутри шва закрываются кляммеры. Профиль и способ закрытия должны соответствовать материалу и документации производителя.

Перед закрытием проверяют совмещение кромок, положение крепежа и чистоту металла. Перекос, стружка или повреждение покрытия остаются внутри шва и после завершения работ недоступны для исправления без вскрытия.

Поперечные стыки

Поперечное соединение появляется, когда картину нельзя выполнить или доставить на всю длину либо этого требует геометрия узла. Его размещают вне неблагоприятных зон водосбора и проектируют с учётом уклона, направления воды и температурного движения.

Нельзя заменить чертёж указанием «сделать нахлёст». В рабочей документации показывают формирование кромок, крепление, подкладочные слои и дополнительную герметизацию, если она предусмотрена системой.

Соединение LOGICFALZ

LOGICFALZ имеет собственный профиль продольных краёв и фальцевые опоры. Картины устанавливают на опоры в заданной последовательности, совмещают и закрывают системным способом. Фиксирующие и обычные опоры формируют расчётную схему температурной работы.

Применять классический кляммер или произвольный замок вместо системного соединения нельзя. На радиусных и конусных картинах особенно важны маркировка, направление IN или OUT и соответствие модели.

CTA — проверить раскладку и стыки. Отправьте план кровли, длины картин и узлы через форму консультации. Мы выявим места, где соединения конфликтуют с водосбором или креплением.

Сравнение соединений

Чек-лист качества

• профили кромок не деформированы;
• кляммеры или опоры стоят по проекту;
• в шве нет стружки и посторонних предметов;
• инструмент настроен под конкретный профиль;
• соединение закрыто непрерывно;
• поперечные стыки не попали в критический водосбор;
• температурное движение не заблокировано;
• защитное покрытие не повреждено.

CTA — заказать производство и монтаж. Приложите проект к заявке. ФАЛЬЦСИСТЕМ увяжет длины картин, швы, крепёж, логистику и монтажную последовательность.

Частые вопросы

Чем двойной стоячий фальц отличается от одинарного?

Геометрией закрытия кромок и областью применения. Конкретный профиль выбирают по уклону, системе и требованиям производителя.

Можно ли соединить картину поперёк ската?

Можно, если такое соединение разработано в проекте и расположено с учётом воды и температурных перемещений.

Нужен ли герметик внутри фальца?

Только когда он предусмотрен документацией системы и рабочим узлом. Самовольное заполнение шва может нарушить его закрытие.

Как проверить закрытый шов?

Контролируют непрерывность, геометрию, отсутствие раскрытий и повреждений. Критические участки принимают поэтапно.

Чем соединение LOGICFALZ отличается от классического?

Профилированный край промышленной картины работает с системной фальцевой опорой и профильной подсистемой, а не с классическим кляммером.
