Рисунок облицовки и скрытая кровля

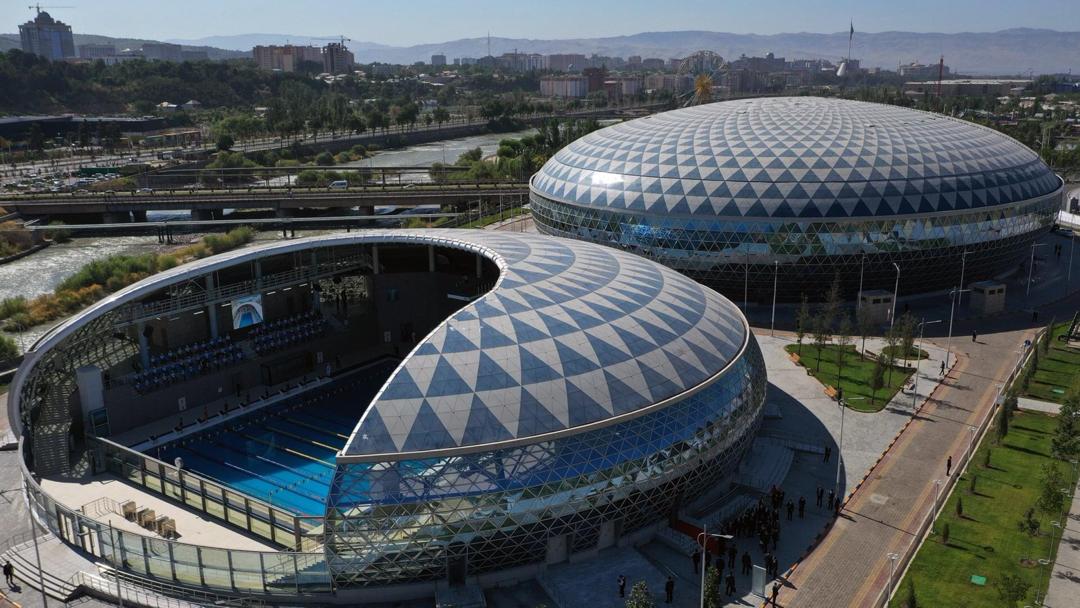

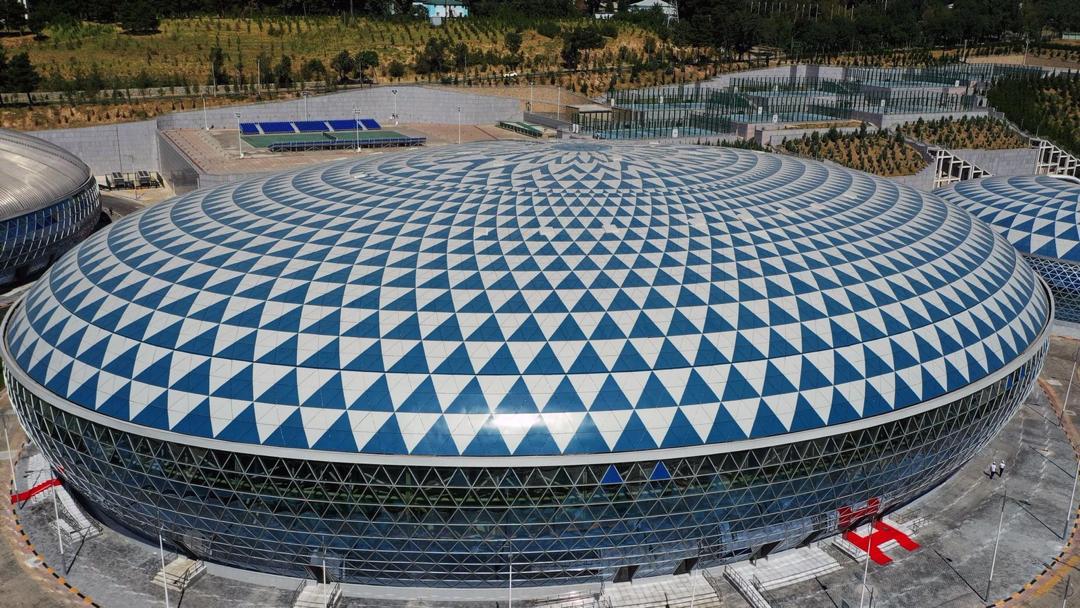

Внешний рисунок комплекса образован контрастными треугольниками. При этом архивное описание отдельно называет фальцевую систему N65-400 / MONRO, направляющие BEMO-TOP и наружные алюминиевые листы. Поэтому по фотографии нельзя считать каждую видимую треугольную панель самостоятельным кровельным элементом.
Что полезно для похожего проекта
Для купольной архитектуры полезны две отдельные схемы: раскладка водоотводящего слоя и раскладка декоративной оболочки. Совместная проверка показывает, где расположены крепления, доступы и переходы между конструктивными уровнями.
- Разделить декоративную и функциональную раскладки
- Проверить сопряжение сегментов на вершине
- Согласовать доступ к скрытым узлам
