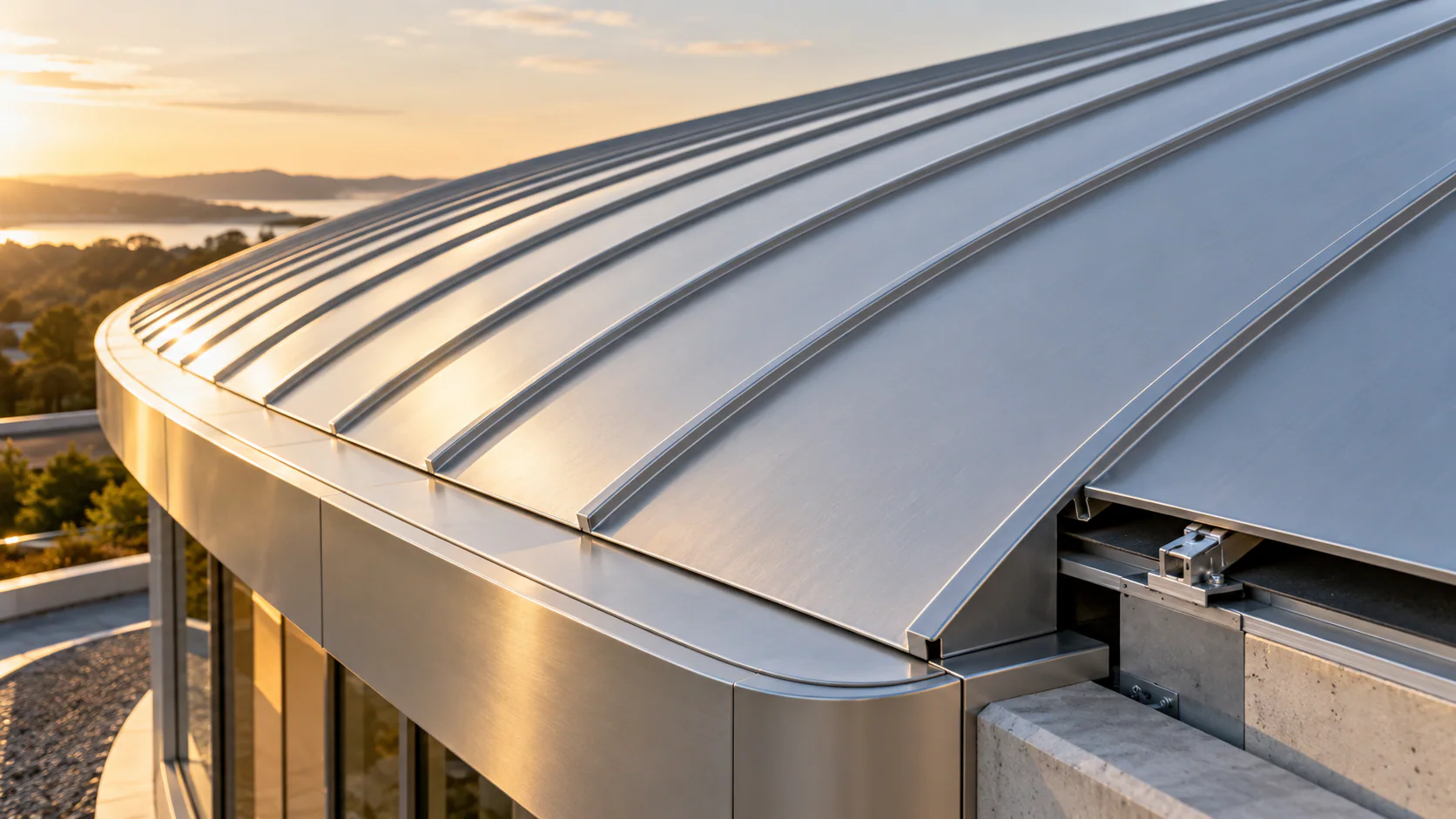

Прямой ответ: BEMO выпускает фальцевые картины с выпуклой и вогнутой кривизной. Для их применения поверхность переводят в оси швов, радиусы и длины элементов, после чего проверяют возможности профилирования и положение держателей.
Что представляет собой решение
Архитектурный радиус по поверхности и производственный радиус картины могут отличаться из-за толщины пирога и положения наружного металла. Все стороны должны пользоваться одной контрольной поверхностью.
Постоянный цилиндрический радиус проще повторить серийно. Переменная кривизна требует деления на участки или перехода к свободноформованным элементам MONRO.
До запроса цены полезно составить паспорт выбранного решения. В нём фиксируют профиль, поверхность, опорную схему, крепёж и ограничения; коммерческие ответы после этого сравниваются по одной базе.
Как решение работает в составе кровли
Вогнутая поверхность собирает воду иначе, чем выпуклая. В проекте проверяют направление стока, ендовы, переливы и отсутствие локальных обратных уклонов после монтажа.
Подсистема задаёт фактический радиус. До выпуска картин проверяют геодезию контрольных дуг и положение держателей, иначе профиль будет принудительно деформирован на объекте.
Системность проявляется в связях: профиль принимает воздействие, держатели передают его в подсистему, а узлы обеспечивают водоотвод и движение металла. Разрыв одной связи меняет результат целиком.
| Что сравниваем | Проектное решение | Контроль |
|---|---|---|
| Кривизна | Выпуклая или вогнутая | Определить по контрольной поверхности |
| Радиус | Постоянный или переменный | Сверить с производством |
| Раскладка | Продольные оси | Проверить ширину крайних картин |
| Водоотвод | По фактической форме | Исключить обратные уклоны |
CTA: Передайте проект на инженерный разбор. Проверим исходные данные, возможную конфигурацию BEMO и список вопросов, которые нужно закрыть до запроса поставки.
Проектирование и согласование
Проектирование начинают с проверки исходных данных и статуса модели. Планы, разрезы, нагрузки и отметки основания должны описывать одну версию объекта; спорные зоны выносят в отдельный перечень решений.
Раскладка показывает крайние картины, места изменения ширины и повторяемость. Параллельно строят схему держателей: так архитектурный ритм сразу проверяется на изготовимость и расчётную работу.
Что проверить до заказа
- по позиции «кривизна» зафиксировать «выпуклая или вогнутая» и выполнить контроль: определить по контрольной поверхности;
- по позиции «радиус» зафиксировать «постоянный или переменный» и выполнить контроль: сверить с производством;
- по позиции «раскладка» зафиксировать «продольные оси» и выполнить контроль: проверить ширину крайних картин;
- по позиции «водоотвод» зафиксировать «по фактической форме» и выполнить контроль: исключить обратные уклоны;
- указать ответственного за выпуск итоговой версии и передачу её в производство;
- согласовать способ приёмки скрытых работ и готовой поверхности.
Ответы превращают предварительный расчёт в проверяемую комплектацию. Неизвестные величины лучше оставить открытыми задачами, чем скрыть их за условной ценой за квадратный метр.
Производство, поставка и монтаж
Производственный план связывает рулоны, настройки линии, марки картин и очередность упаковки. Для нестандартной формы сначала проверяют пробный элемент, затем разрешают серию.
Готовность основания оформляют отдельно от приёмки покрытия. Такая граница помогает понять причину отклонения и не маскировать геодезическую ошибку принудительной посадкой металла.
CTA: Нужна предварительная комплектация? Оставьте заявку и приложите планы, разрезы, модель или спецификацию. Подготовим перечень исходных данных для расчёта.
Практический вывод
BEMO выпускает фальцевые картины с выпуклой и вогнутой кривизной. Для их применения поверхность переводят в оси швов, радиусы и длины элементов, после чего проверяют возможности профилирования и положение держателей. Перед закупкой проверяют актуальную версию документов производителя и канал поставки. На страницах ФАЛЬЦСИСТЕМ бренд BEMO приведён как предмет инженерного обзора без заявления о представительском статусе.
FAQ
Какой минимальный радиус возможен?
Он зависит от профиля, материала, толщины и оборудования; значение подтверждают до заказа.
Можно ли согнуть картину на площадке?
Да, при наличии подходящего оборудования и организованной производственной зоны.
Чем радиус отличается от MONRO?
Радиусная картина следует заданной кривой, MONRO адаптируется к более сложной свободной поверхности.
Нужен ли шаблон?
Контроль выполняют цифровой моделью, геодезией и при необходимости физическими шаблонами.
Как проверить готовую поверхность?
По контрольным линиям, отметкам, радиусам и качеству закрытого фальца.
Эксперт материала
Дмитрий Преображенский
Помогает подобрать решение по промышленной фальцевой кровле, проверить исходные данные и связать проектирование, поставку и монтаж.
Обсудить объект ⟶Источники и техническая документация
Характеристики и применимость уточняют по актуальной документации производителя и расчётам конкретного объекта.
