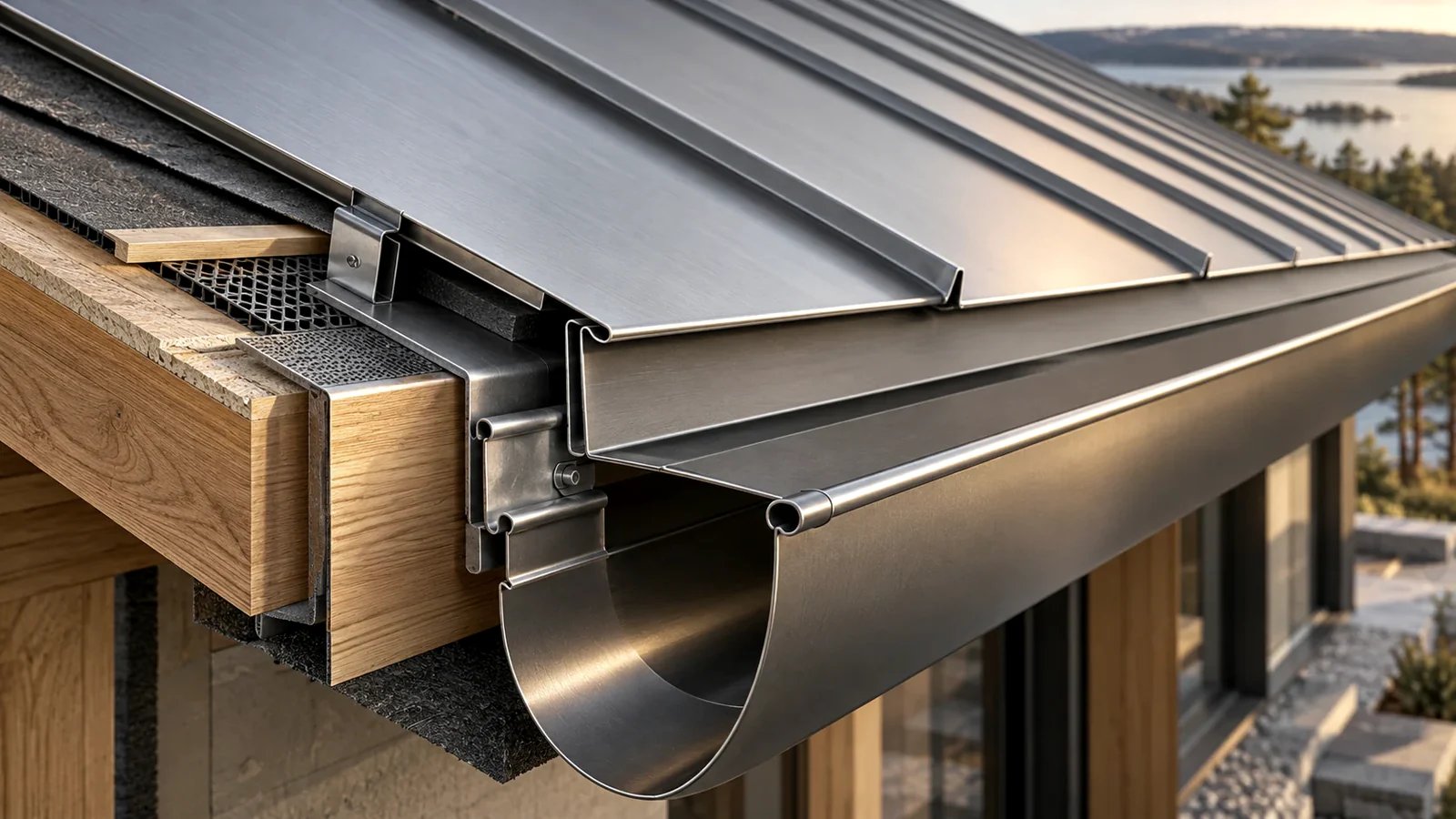

Карнизный узел и организованный водоотвод фальцевой кровли

Коротко: В карнизной зоне заканчиваются картины, вода покидает скат, а подкровельные слои получают своё завершение. Надёжный узел должен одновременно направлять сток, удерживать край покрытия и оставлять понятный доступ к обслуживанию водоотвода.

Задачи карнизного узла

Прямой ответ: карнизный узел фальцевой кровли монтируют как согласованное завершение покрытия и системы водоотвода. Сначала принимают край основания и положение водосборных элементов, затем устанавливают опорные и карнизные детали, формируют окончания картин, связывают их с желобом или воронкой и проверяют свободный выход воды.

Узел удерживает нижний край картин от ветрового воздействия, закрывает торцы слоёв, формирует капельный отрыв и передаёт воду в организованный водоотвод. Если хотя бы одна функция не проработана, дефект может проявиться далеко от видимого края: в намокании фасада, переливе за желоб, деформации металла или обмерзании водоприёмной зоны.

Исполнение зависит от типа водоотвода. Наружный подвесной желоб, внутренний водосбор, парапетный лоток и воронка требуют разных деталей и последовательности. Поэтому сначала определяют путь воды от поверхности картины до трубы или приёмного устройства, а потом выпускают монтажный узел.

Как связать расчёт водосбора и архитектуру края

Архитектурная линия карниза задаёт внешний вид, но пропускную способность водоотвода определяют по проекту. Для этого учитывают водосборную площадь, конфигурацию скатов, расположение ендов, количество и места водоприёмников. В статье намеренно нет универсальных диаметров и шагов: их выбирают расчётом и сверяют с действующей проектной документацией.

На плане показывают направления стока и границы зон, обслуживаемых каждым приёмником. На разрезе — высотное положение края картины, желоба или лотка, капельника, основания и фасадного завершения. Отдельно решают аварийный путь воды на случай, предусмотренный проектом.

Важна координация со смежными разделами. Кронштейны желоба, элементы фасада, молниезащита, снегозадержание и греющий кабель конкурируют за одну узкую зону. Их крепления нельзя расставлять независимо: пересечения выявляют до монтажа металла.

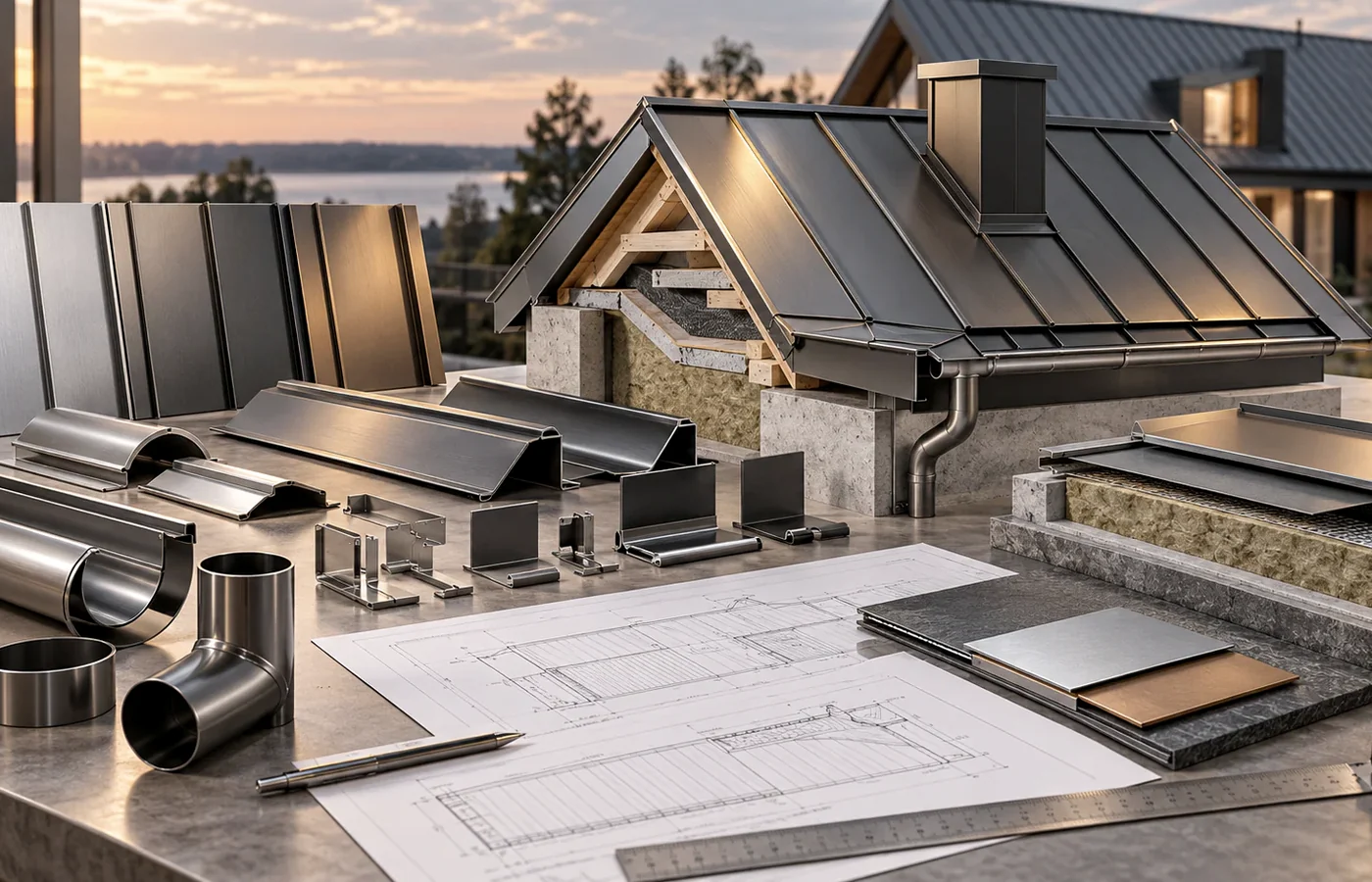

Последовательность монтажа карниза

1. Проверяют прямолинейность края, отметки, уклон водосборного элемента и готовность фасадной части.
2. Размечают положение кронштейнов, опорных планок, воронок и выпусков по рабочим чертежам.
3. Монтируют скрытые детали и оформляют нижние слои кровельного пирога.
4. Устанавливают картины с проектным выпуском и формируют их карнизные окончания без надрезов в рабочих зонах.
5. Собирают желоб, лоток или приёмную часть внутреннего водоотвода с предусмотренными соединениями.
6. Проверяют непрерывность стока, целостность покрытия и отсутствие строительного мусора.

Первый законченный участок принимают до тиражирования. На нём уточняют шаблон подрезки и отгиба, положение края относительно желоба и сопряжение с фасадом. Если фактическая геометрия расходится с чертежом, корректируют решение документально, а не постепенно меняют выпуск каждой картины.

Свяжите карниз и водоотвод в одном рабочем узле
Направьте ООО «Квадрига» план кровли, фасадные разрезы и схему водостока. Команда ФАЛЬЦСИСТЕМ под руководством Дмитрия Преображенского поможет проверить координацию решений до монтажа. Телефон: +7 903 013-71-81. Передать проект →

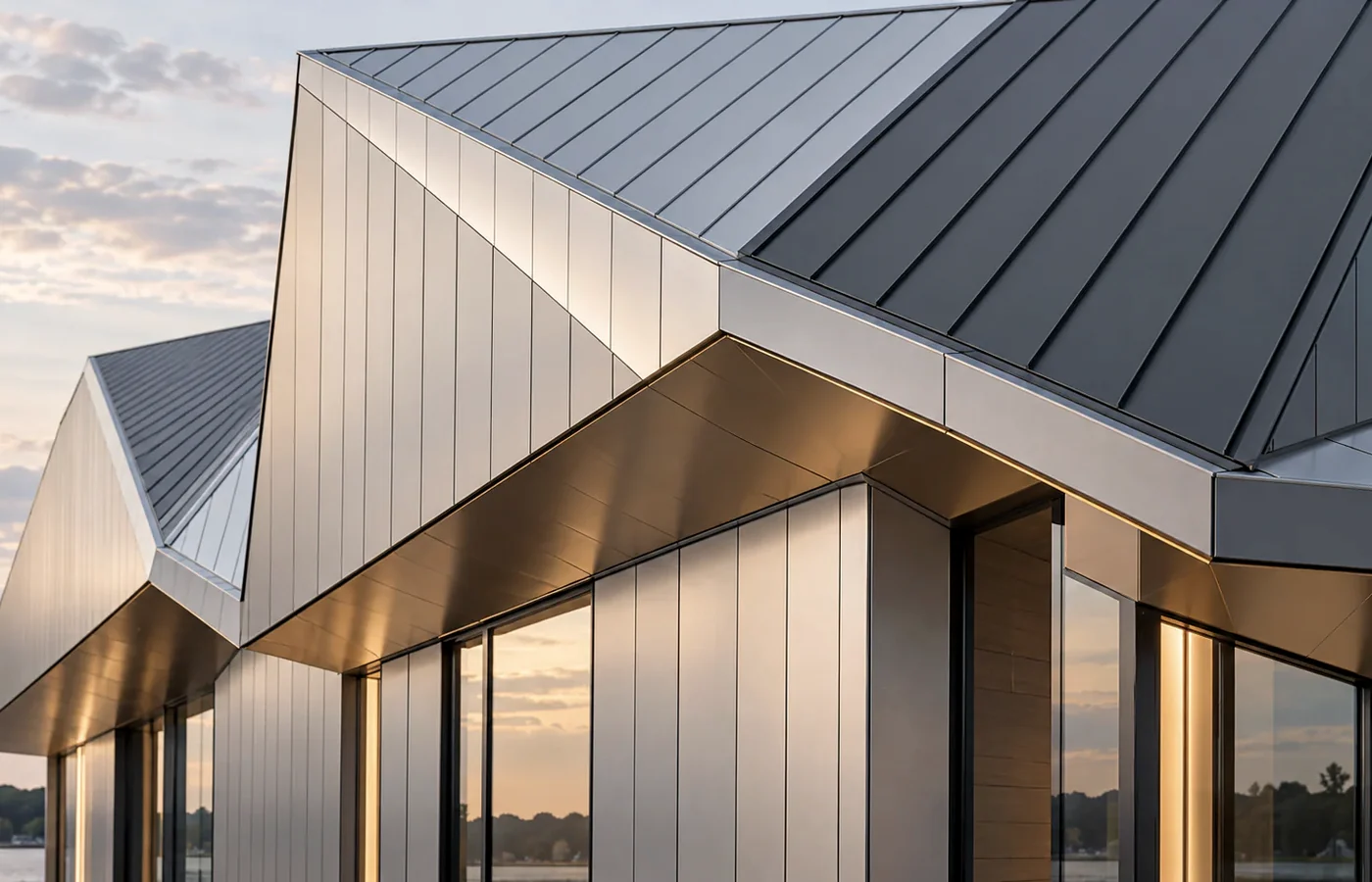

Воронки, желоба и защита от перелива

Водоприёмник размещают в фактической нижней точке. Если воронка установлена выше соседнего участка, вода будет задерживаться независимо от качества фальцев. Подвод металла формируют так, чтобы вода не встречала обратных бортов, выступающего крепежа и резких сужений.

Желоб должен иметь устойчивую геометрию и согласованное положение относительно капельного края. Слишком большой разрыв приводит к пролёту воды мимо приёмной зоны, а неверная высота может создать подпор у края покрытия. Эти параметры проверяют по проекту с учётом реального уклона ската.

Если предусмотрен обогрев, заранее определяют маршрут кабеля, места крепления, питание и возможность обслуживания. Кабель не должен повреждать защитное покрытие или перекрывать русло. Самовольное добавление обогрева после сдачи карниза часто приводит к лишним отверстиям и неудобным пересечениям.

Чек-лист приёмки карнизной зоны

• край основания и линия карниза проверены по отметкам;
• водоприёмники находятся в согласованных нижних точках;
• скрытые планки и крепления приняты до закрытия картинами;
• окончания картин выполнены одинаково, без трещин, заломов и повреждений покрытия;
• выпуск воды направлен в рабочую часть желоба или лотка;
• соединения водосборных элементов не мешают температурным деформациям;
• крепления смежных систем не пробивают водозащитный контур без узла;
• желоба, воронки и выпуски очищены от стружки, плёнки и мусора;
• фасад под карнизом защищён от затекания и неконтролируемого стекания;
• выполнена фотофиксация скрытых и завершённых работ.

Приёмка включает не только внешний вид. Проверяют, можно ли безопасно очистить водоприёмник, заменить обслуживаемый элемент и осмотреть соединение. Узел, к которому невозможно подойти после монтажа оборудования, требует пересмотра доступа ещё на стадии координации.

Почему вода уходит мимо проектного пути

Типовая причина — разрыв между проектами кровли и водоотвода. Картины выпущены по одной отметке, желоб смонтирован по другой, а фасадная планка закрывает возможность корректировки. Ещё одна причина — изменение положения воронки после изготовления картин без обновления узла.

Строительный мусор также меняет работу системы. Металлическая стружка, обрезки плёнки и упаковка задерживают воду и повреждают покрытие. Карнизную зону очищают по ходу работ и повторно перед сдачей, не сметая мусор в воронку.

Локальный герметик на краю не исправляет неверный уклон и положение желоба. При замечании сначала устанавливают причину: геометрию, сечение, крепление или сопряжение. После этого выпускают решение по исправлению и фиксируют результат повторного контроля.

Частые вопросы

Какой водоотвод лучше для промышленной фальцевой кровли?

Тип выбирают по архитектуре, расчёту водосбора, климатическим условиям и возможностям обслуживания. Универсального варианта для всех объектов нет.

Можно ли сначала смонтировать кровлю, а потом подобрать желоб?

Это повышает риск несовпадения отметок и выпусков. Положение желоба, крепления и край картин лучше согласовать до производства деталей.

Нужен ли капельник на карнизе?

Функцию капельного отрыва должен решать проектный узел. Конкретная деталь и её форма зависят от состава карниза.

Кто отвечает за уклон желоба?

Ответственность закрепляют в проекте, ППР и договоре. На площадке результат проверяют до окончательного закрытия карнизной зоны.

Когда очищать водоотвод?

По мере монтажа, перед приёмкой и далее по регламенту эксплуатации. Мусор нельзя оставлять в желобах и воронках даже временно.
