Крепление фальцевых картин кляммерами и опорами на промышленной кровле

Коротко: Скрытое крепление удерживает картину от расчётных воздействий и одновременно позволяет ей работать при изменении температуры. Тип, положение и крепёж каждого кляммера или опоры задаются проектом конкретного объекта.

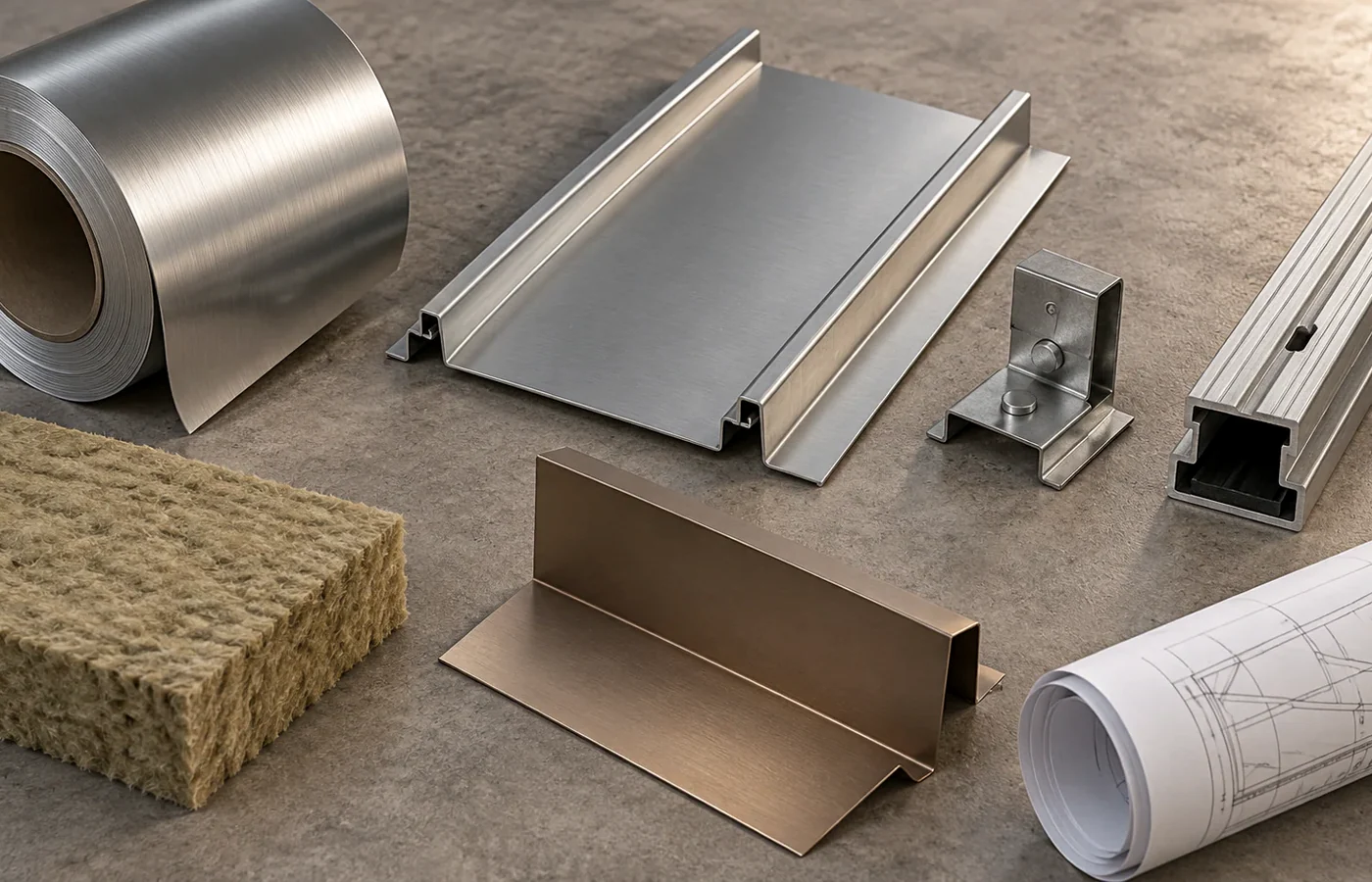

Как работает скрытое крепление картин

Прямой ответ: кляммер или фальцевая опора закрепляется к основанию, входит в продольное соединение картин и после закрытия шва остаётся скрытым. Элемент передаёт нагрузки на подсистему, но не должен повреждать металл или нарушать предусмотренное температурное перемещение.

В классическом фальце применяют неподвижные и скользящие кляммеры. В промышленных системах функцию опирания могут выполнять специальные опоры, установленные на направляющие или базовые профили. Названия и конструкция различаются, поэтому заменять один тип другим по внешнему сходству нельзя.

Надёжность определяется не количеством деталей само по себе, а расчётной схемой: типом основания, крепежом, шагом, краевыми зонами, геометрией и нагрузками.

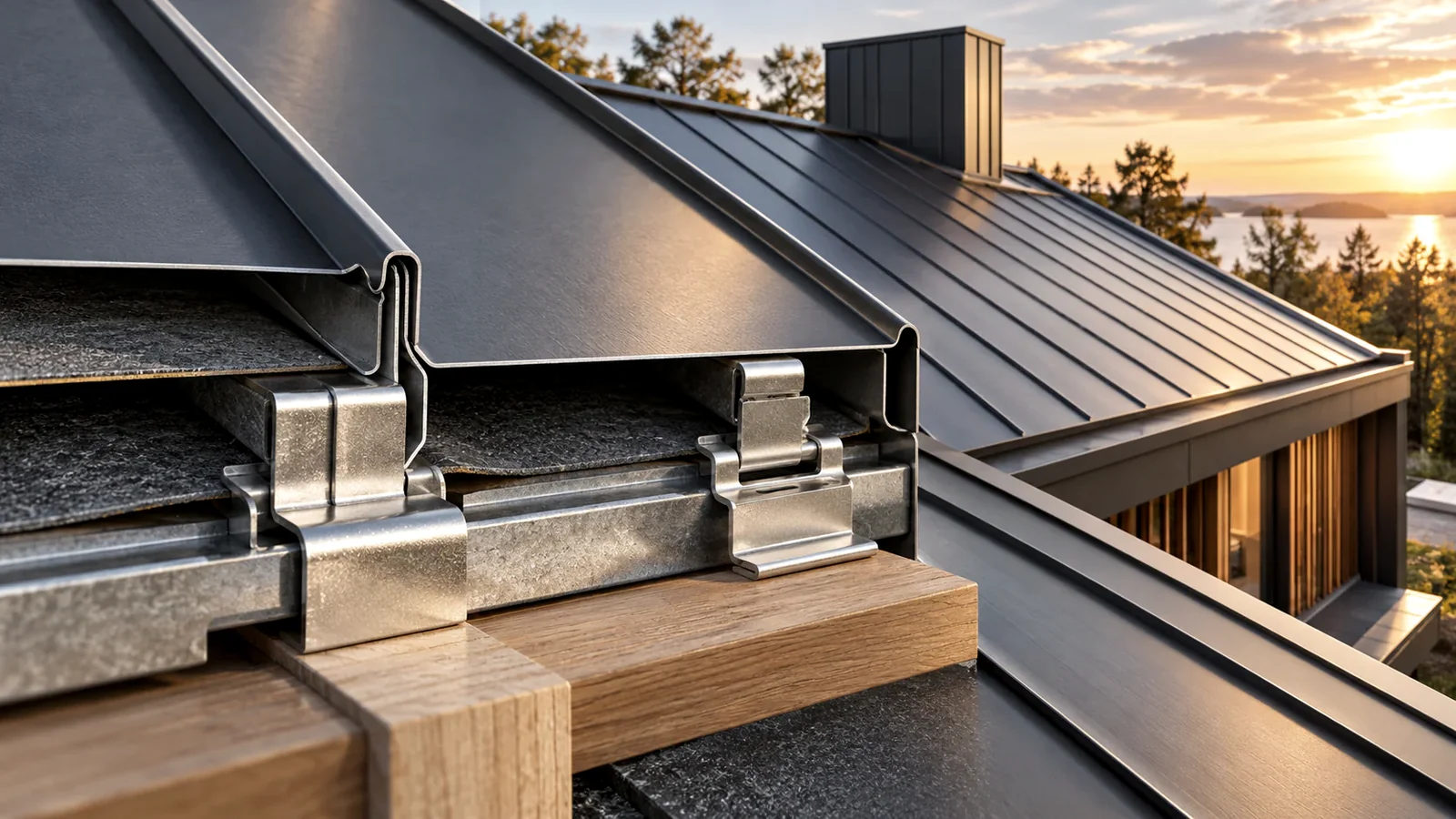

Кляммеры: фиксированные и подвижные

Фиксированные кляммеры формируют неподвижную зону картины. Подвижные удерживают её поперёк шва и от отрыва, одновременно позволяя перемещаться вдоль. При установке скользящую часть ориентируют так, чтобы оставался ход в предусмотренном направлении.

Высота и форма кляммера должны соответствовать профилю шва и составу основания. Слишком низкий или высокий элемент меняет геометрию замка, а несовместимая головка может мешать закатке. Крепёж выбирают с учётом материала основания и коррозионной совместимости.

Кляммер заводят в шов без подрезки рабочих частей и деформации. После установки следующей картины его положение уже трудно проверить, поэтому скрытую операцию принимают по ходу монтажа.

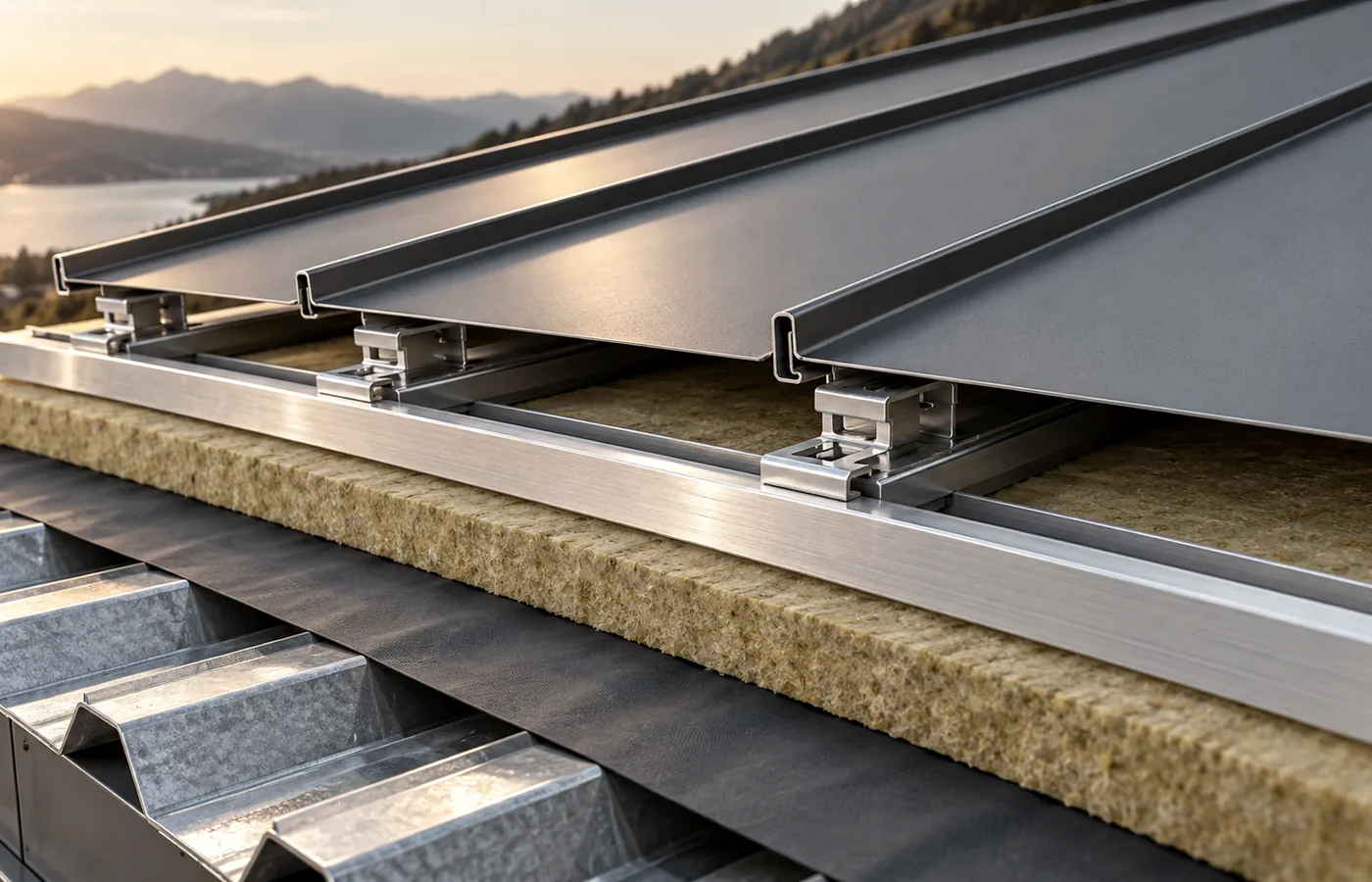

Фальцевые опоры в промышленной системе

Специальная опора может одновременно позиционировать картину, воспринимать нагрузку и обеспечивать продольное скольжение профилированного фальца. Она работает совместно с направляющими, базовыми профилями и конкретной геометрией замка.

Опоры размечают по рабочей раскладке. На радиусной или свободной поверхности контролируют не только шаг, но и пространственное положение головки: ряд должен следовать проектной линии без локального перелома. Корректировать высоту случайными подкладками без решения проектировщика нельзя.

До укладки картин проверяют затяжку крепежа, устойчивость, ориентацию и отсутствие острых кромок. Неверно установленная опора способна повредить профиль при подаче элемента.

Передайте план креплений на проверку
Отправьте ФАЛЬЦСИСТЕМ раскладку картин, данные основания и узлы. Специалисты ООО «Квадрига» во главе с Дмитрием Преображенским помогут выявить недостающие решения по кляммерам, опорам и температурной работе. Телефон: +7 903 013-71-81. Передать проект →

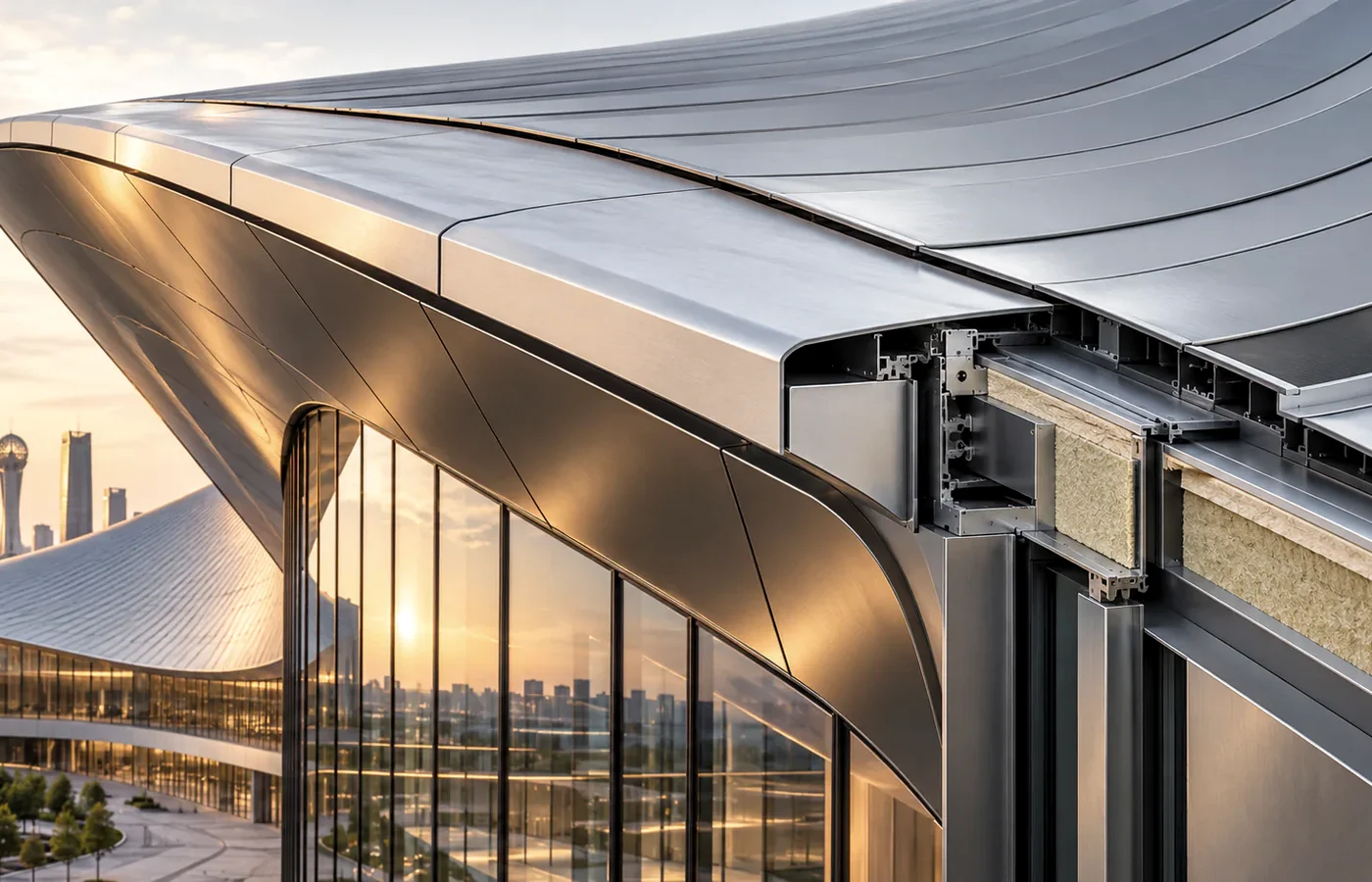

Разметка и монтаж креплений

1. Принять основание и перенести контрольные оси.
2. Сверить план креплений с раскладкой картин и узлами.
3. Разметить ряды, фиксированные зоны, краевые участки и препятствия.
4. Установить направляющие, кляммеры или опоры предусмотренным крепежом.
5. Проверить положение элементов до подачи картины.
6. Уложить картину без смещения креплений и завести их в замок.
7. Принять скрытый участок и только после этого закрывать шов.

Шаг и количество крепежа не указывают «по привычке». Эти параметры определяются расчётом и документацией конкретного объекта, включая зоны с отличающимися воздействиями.

Таблица контроля крепёжной подсистемы

Контроль оформляют до того, как соседняя картина и закатанный шов скроют крепление.

Какие документы нужны для выбора крепления

Нужны данные об основании, геометрии, материале и длине картин, расчётных воздействиях, плане креплений и узлах. Также важны границы поставки: кто предоставляет направляющие, опоры, крепёж и совместимые фасонные детали.

До закупки комплект сверяют по наименованиям и зонам применения. Монтажная ведомость должна отличать повторяющиеся участки от краевых, переходных и фиксированных зон, чтобы одинаково выглядящие упаковки не оказались взаимозаменяемыми только по решению площадки.

ФАЛЬЦСИСТЕМ помогает сопоставить спецификацию с рабочей раскладкой и монтажной последовательностью. Дмитрий Преображенский и команда ООО «Квадрига» проверяют, определены ли фиксированные зоны, типы опор, места промежуточной приёмки и конфликтующие крепления оборудования.

Частые вопросы

Чем кляммер отличается от фальцевой опоры?

Кляммер обычно является тонким скрытым элементом в классическом шве. Фальцевая опора — системная деталь промышленного профиля, которая поддерживает и позиционирует замок. Точное устройство зависит от выбранной системы.

Можно ли увеличить шаг креплений для ускорения монтажа?

Нет. Шаг назначается проектом и расчётом. Его изменение влияет на передачу нагрузок и требует согласованного решения.

Все кляммеры должны быть скользящими?

Нет. Схема включает фиксированную зону и подвижные участки. Состав и расположение определяет проект.

Можно ли крепить кляммер к любому месту основания?

Нет. Крепёж должен попадать в предусмотренный несущий элемент или подготовленную подсистему и соответствовать материалу основания.

Как проверить крепление после закрытия шва?

Полностью увидеть его уже нельзя, поэтому проводят пооперационную приёмку, фотофиксацию и контрольные проверки до укладки следующей картины.
