Монтаж радиусной фальцевой кровли: от проверки поверхности до закрытия шва

Коротко: Радиусная кровля требует не «подогнуть металл по месту», а связать фактическую поверхность, раскладку картин, направление кривизны и монтажную очередность. Ошибка на первых рядах накапливается и проявляется у замыкающего участка, поэтому геометрию контролируют на каждой захватке.

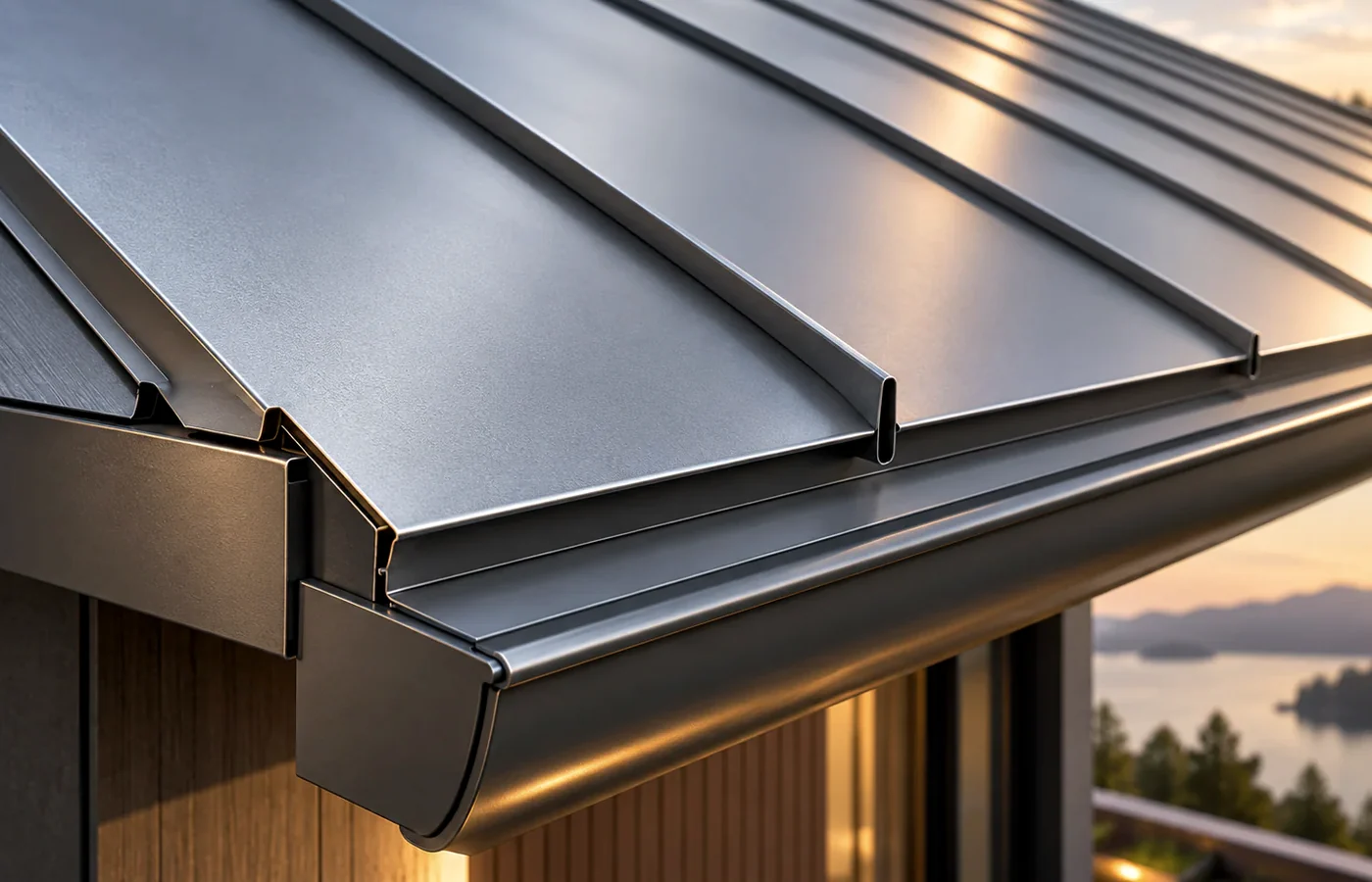

Чем монтаж радиусной кровли отличается от плоского ската

Прямой ответ: на радиусной кровле положение каждой картины зависит не только от оси ряда, но и от кривизны основания. Картина должна занять проектное положение без насильственного дожима, перекоса фальцев и локальных заломов. Поэтому монтаж начинают с проверки исполнительной геометрии и сопоставления её с рабочей раскладкой.

Для цилиндрической оболочки важно направление гиба: выпуклые и вогнутые участки требуют правильной ориентации подготовленных картин. На поверхностях с меняющимся радиусом одной отметки в начале и конце ряда недостаточно. Монтажной бригаде нужны промежуточные контрольные сечения, нумерация элементов и понятная привязка к осям объекта.

Проект также определяет подсистему, тип опор, зоны фиксации и возможность температурного перемещения. Эти решения нельзя восстанавливать по фотографии готовой кровли или переносить с другого объекта: одинаковый внешний радиус не означает одинаковую несущую схему.

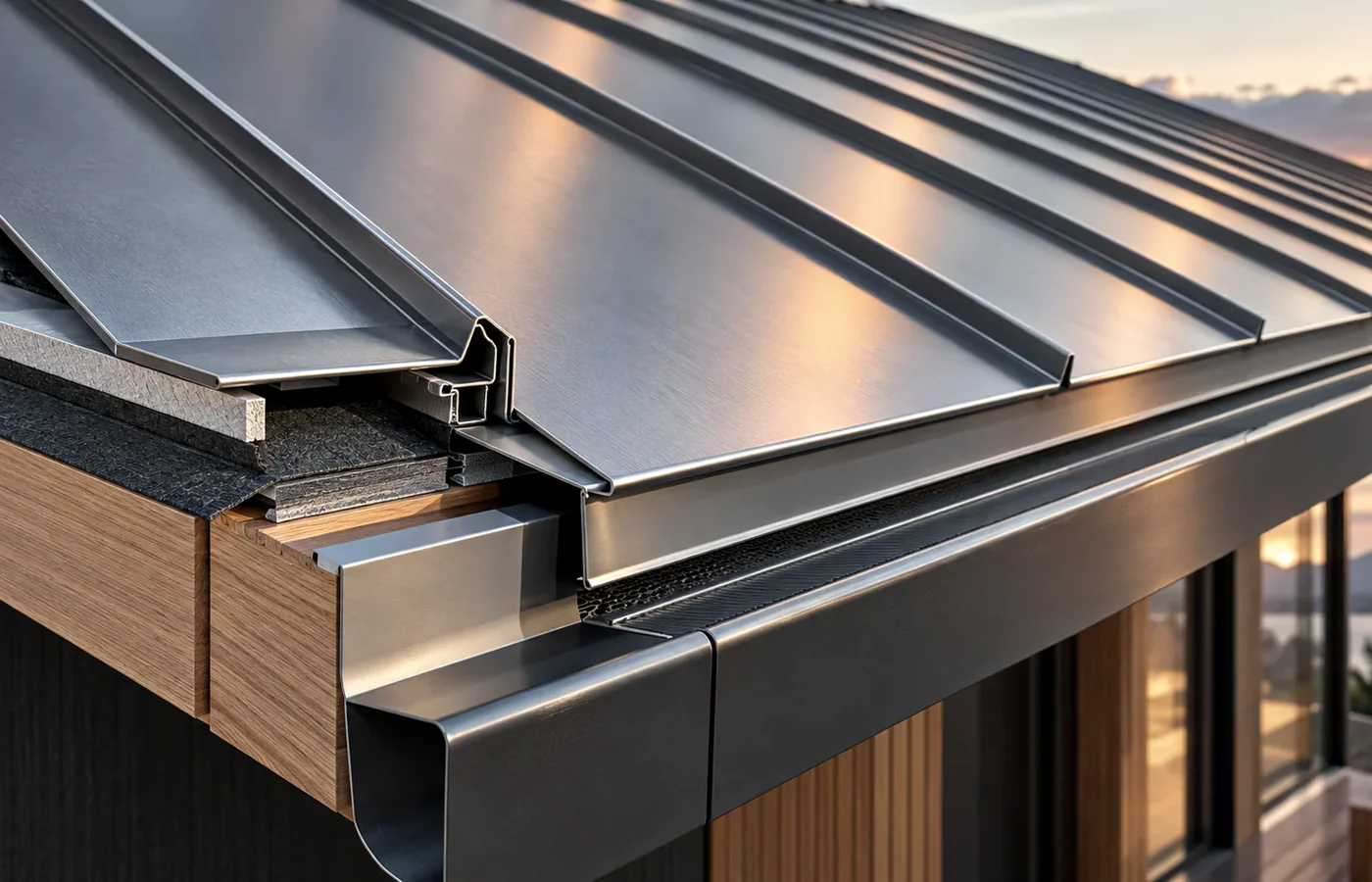

Подготовка основания и исполнительная проверка

До подъёма металла геодезист и монтажная команда проверяют несущие конструкции, отметки, положение продольных осей, границы криволинейных участков, проёмы и примыкания. Результат сопоставляют с моделью или рабочими чертежами. Отклонения фиксируют до установки опор: попытка «вывести» поверхность только высотой крепёжных элементов может изменить расчётную работу подсистемы.

Особое внимание уделяют переходам между прямой и радиусной частью. Именно здесь меняется контакт картины с опорами и часто сходятся несколько узлов. Нужно заранее понимать, где заканчивается гибка, как будет выполнен карниз, чем завершается верхняя кромка и в какой последовательности закрываются соседние швы.

Готовность основания подтверждают не общим осмотром, а картой контрольных точек. Она становится общей системой координат для геодезиста, производителя картин и монтажников.

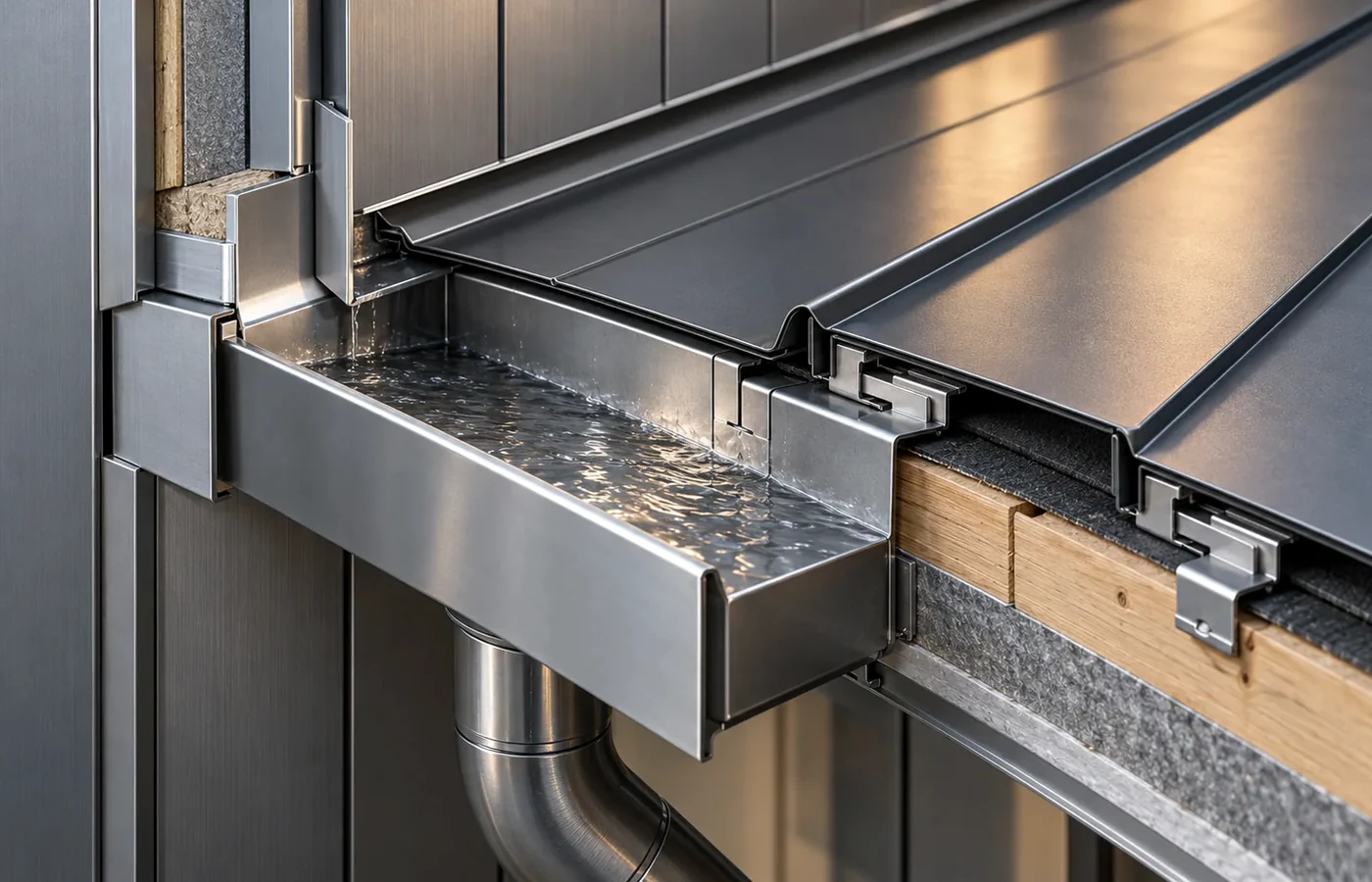

Раскладка, маркировка и подача радиусных картин

Каждой картине присваивают позицию, связанную с захваткой и направлением монтажа. В ведомости полезно различать радиус, ориентацию, тип кромок, длину и узел окончания. Если элементы похожи внешне, маркировка защищает от перестановки: соседняя позиция может иметь другую кривизну или иной припуск для примыкания.

Пачки размещают в порядке монтажа. При подъёме картину поддерживают так, чтобы она не получила обратного перегиба и не опиралась кромками на случайные точки. Защитную упаковку снимают непосредственно перед установкой, а поверхность осматривают при хорошем освещении.

Подача и временное складирование входят в технологию монтажа. Маршрут крана, положение траверсы, зона приёма и допустимое размещение пакетов должны быть описаны в проекте производства работ с учётом конкретного основания.

Передайте проект радиусной кровли на техническую проверку
Отправьте планы, разрезы, модель поверхности и раскладку картин в ФАЛЬЦСИСТЕМ. Дмитрий Преображенский и команда ООО «Квадрига» проверят комплектность исходных данных и предложат порядок подготовки монтажа. Телефон: +7 903 013-71-81. Передать проект →

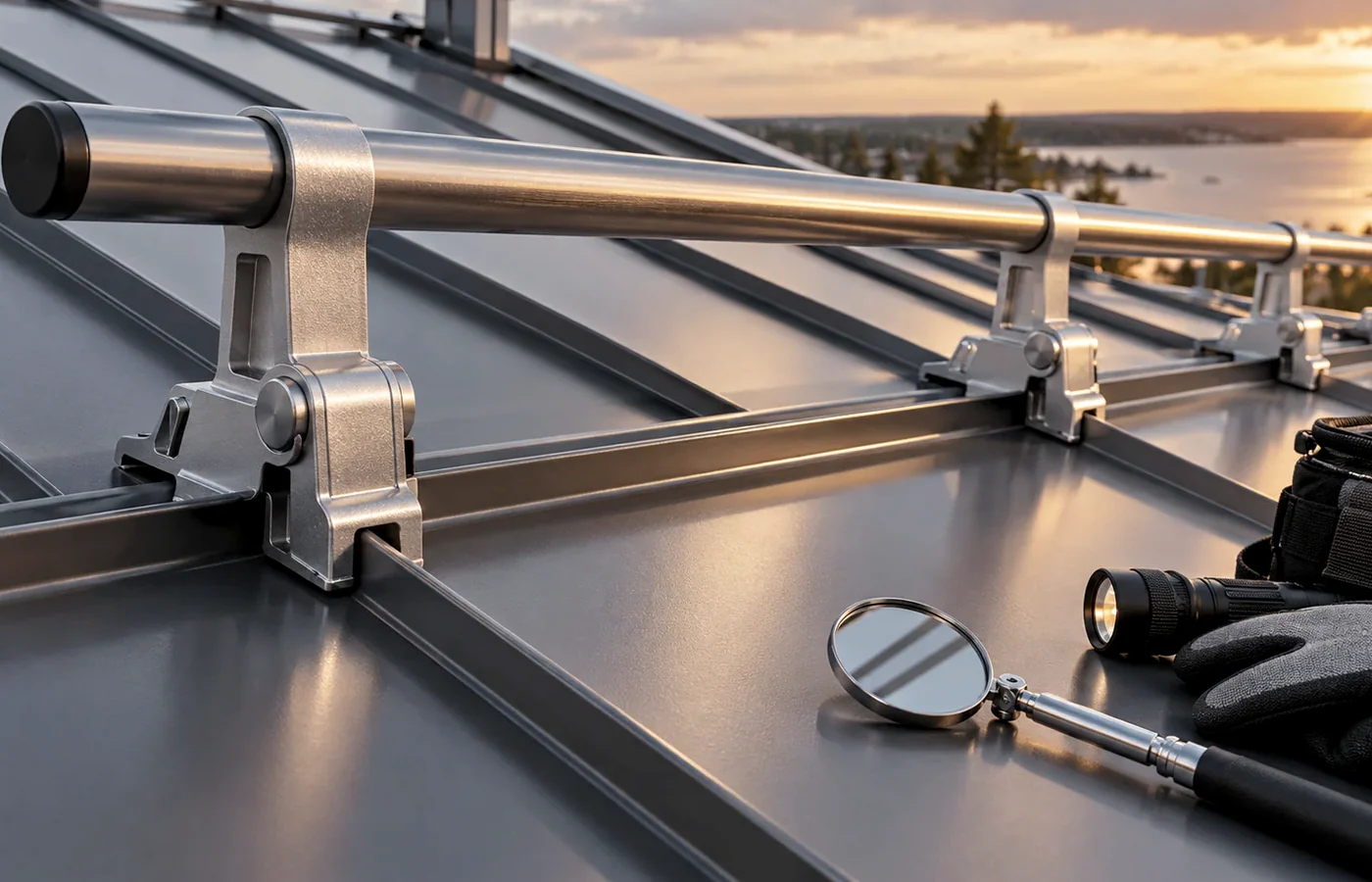

Последовательность установки и закрытия фальца

Первую картину выставляют по контрольной линии и проверяют в нескольких сечениях. Затем устанавливают предусмотренные проектом опоры или кляммеры, заводят соседнюю картину и оценивают посадку до окончательного закрытия шва. Если кромки приходится сводить постоянным усилием, сначала ищут причину в разбивке, радиусе или положении опор.

Закатку ведут в направлении, предусмотренном технологической картой. На открытом участке может работать электрическая машина, а переходы, окончания и стеснённые зоны обрабатывают ручным инструментом. Перед проходом машины выполняют пробный участок и проверяют, что ролики соответствуют геометрии замка и не повреждают покрытие.

Замыкающую картину не оставляют «на подгонку по остатку». Её положение рассчитывают заранее и контролируют по мере продвижения рядов. Небольшой уход каждого шва способен сложиться в заметное расхождение у границы захватки.

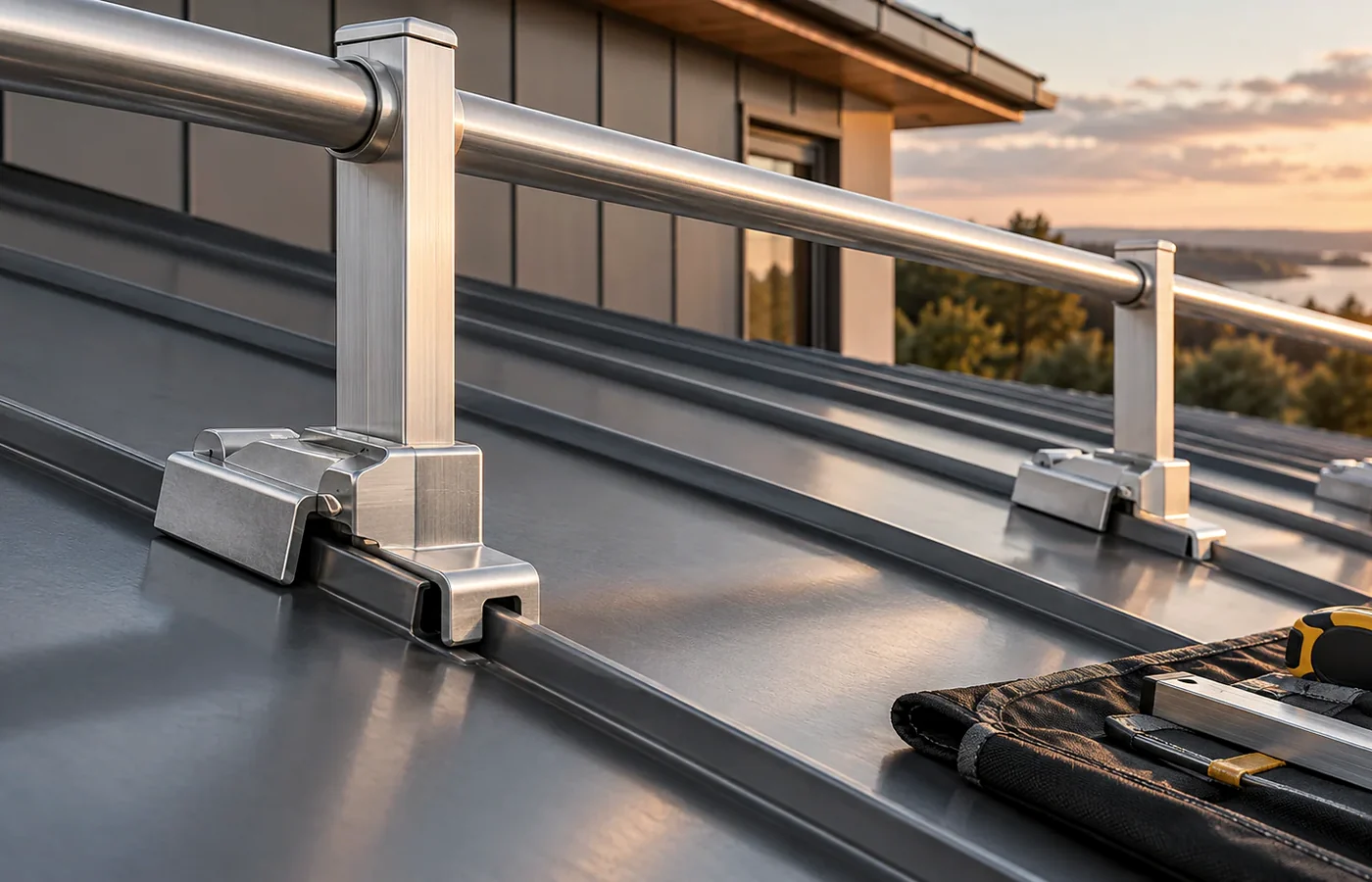

Контрольный лист для монтажной захватки

• Фактический профиль основания сопоставлен с проектной поверхностью.
• Контрольные оси и сечения сохранены после начала работ.
• Маркировка картины совпадает с раскладкой и направлением кривизны.
• Опоры установлены по проекту, без самовольной корректировки типа и крепежа.
• Картина прилегает без локального перелома и принудительного стягивания кромок.
• Фальц непрерывен, кромки не раскрыты, покрытие не повреждено.
• Фиксированная зона и участки свободного перемещения не заблокированы.
• Примыкания и временная защита незавершённого участка выполнены.

Контроль ведут по каждой захватке, пока доступ к креплению и внутренней стороне соединений ещё открыт. Фотофиксацию привязывают к осям и номерам картин.

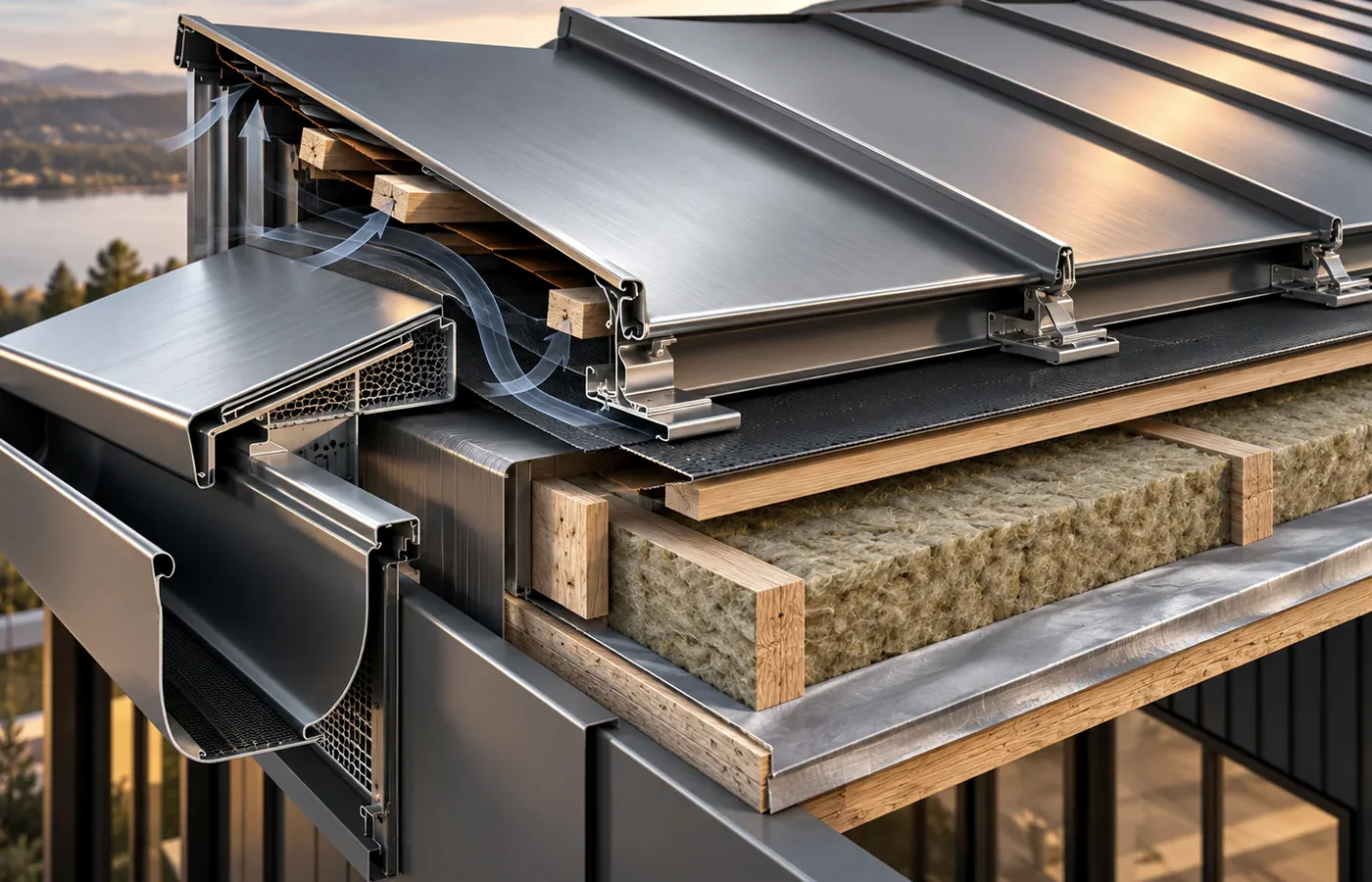

Что передать подрядчику до выхода на кровлю

Для подготовки нужны планы, разрезы, модель поверхности или координатная разбивка, раскладка картин, узлы карниза и завершения, данные об основании и перечень проходок. Отдельно передают требования к материалу, видимой поверхности и защите покрытия на объекте.

Техническая команда ООО «Квадрига» под брендом ФАЛЬЦСИСТЕМ рассматривает монтаж как продолжение проектирования: эксперт Дмитрий Преображенский помогает проверить исходные данные, связать раскладку с монтажными захватками и сформировать перечень нерешённых узлов. Это особенно важно до выпуска радиусных картин, когда изменение геометрии ещё не превратилось в переделку готовых элементов.

Частые вопросы

Можно ли согнуть прямую картину непосредственно при монтаже?

Только если такой способ предусмотрен системой, материалом и технологической картой. Самопроизвольный дожим по опорам может деформировать кромки и дать неравномерную кривизну.

Нужна ли геодезия для цилиндрической кровли?

Да. Даже при постоянном проектном радиусе нужно подтвердить фактические отметки, оси и переходы к прямым участкам до установки картин.

Почему радиусные картины нельзя менять местами?

Позиции могут отличаться кривизной, длиной, ориентацией и подготовкой окончаний. Перестановка нарушает раскладку и затрудняет устройство узлов.

Чем закрывают фальц на криволинейном участке?

Используют инструмент, совместимый с профилем и радиусом: электрическую машину на доступных участках и ручные рамки в переходах и узлах.

Когда принимают радиусный участок?

Поэтапно: сначала основание и разбивку, затем скрытое крепление, посадку картин, закрытые швы и завершённые узлы.
