Радиусная и коническая кровля LOGICFALZ: проектирование сложной геометрии

Прямой ответ: радиусную или коническую кровлю LOGICFALZ проектируют по пространственной модели поверхности. Сначала проверяют геометрию, уклоны и водосбор, затем задают направление швов и делят оболочку на прямые, радиусные, конусные и радиусно-конусные зоны. После этого строят раскладку картин, увязывают её с крепёжной подсистемой и разрабатывают узлы переходов. Допустимые параметры каждой картины подтверждают по актуальной документации производителя и расчётам конкретного объекта.

Официальное название системы — LOGICFALZ®. Написания Logicfalz, Logic Falz и «Лоджикфальц» используют в поисковых запросах, но в проекте и спецификации лучше сохранять маркировку производителя. ТЕХНОНИКОЛЬ выпускает прямые, прямые конусные, радиусные IN и OUT, а также радиусно-конусные IN и OUT картины. Это позволяет собирать оболочки, где кривизна и ширина элементов меняются по поверхности.

Чем отличаются радиусные, конусные и комбинированные картины

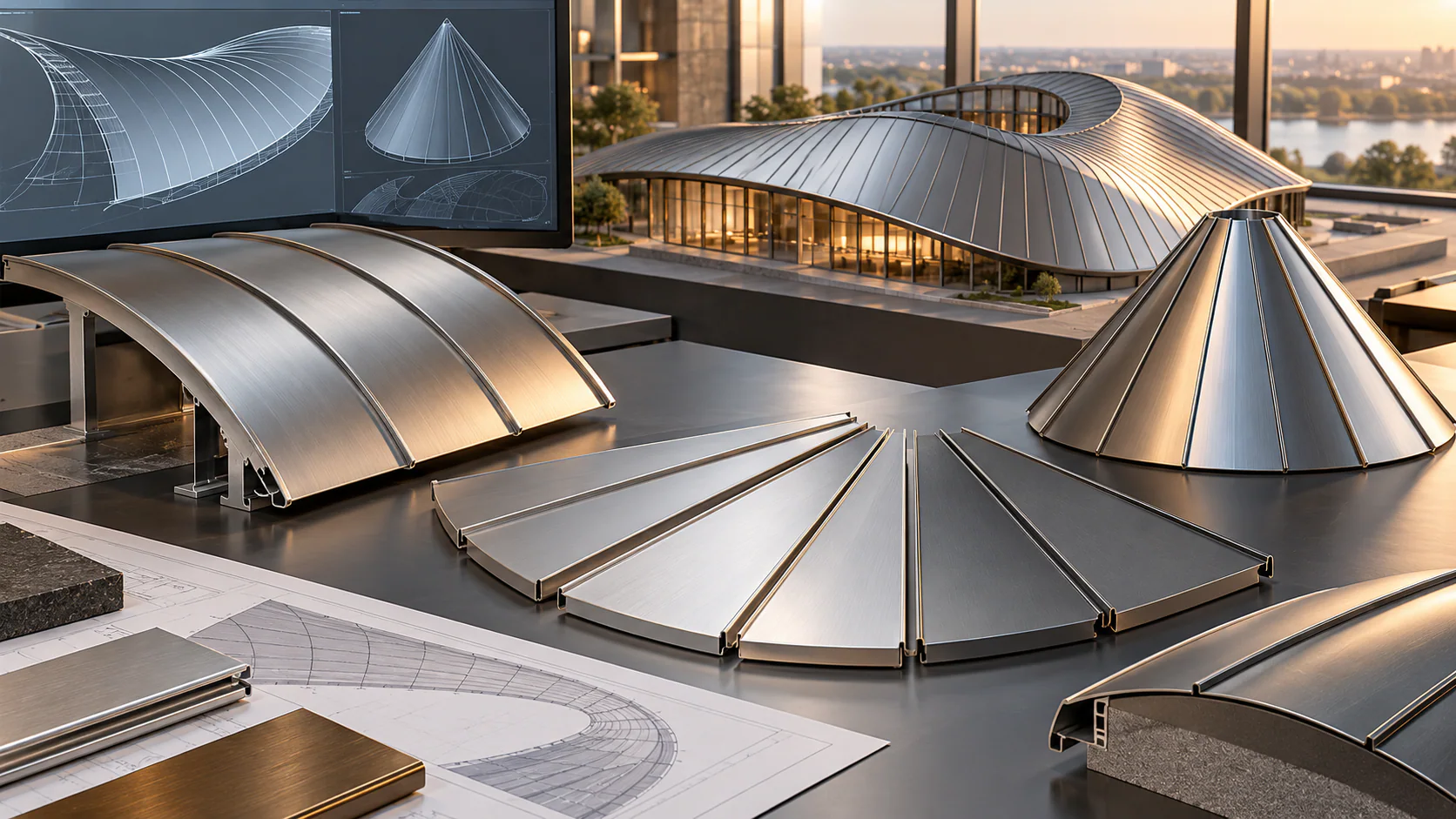

Радиусная картина изогнута по длине. Обозначение IN относится к изгибу внутрь относительно окрашенной стороны, OUT — наружу. Конусная картина имеет переменную ширину: она заужена с одного конца и расширена с другого. Радиусно-конусная сочетает оба признака.

Название типа ещё не доказывает, что элемент подходит к заданной поверхности. Нужна проверка геометрии, диапазона изготовления, сопряжений и положения крепёжных опор.

Как разработать раскладку сложной кровли

1. Подготовить исходную модель

За основу берут согласованную поверхность кровли, планы, разрезы и отметки. Модель очищают от случайных изломов и проверяют стыки участков. Одновременно наносят парапеты, фонари, водоприёмные зоны, деформационные швы и проходки. Если архитектурная поверхность и конструктивная схема расходятся, противоречие решают до раскладки металла.

2. Выбрать направление фальцев

Швы формируют видимый рисунок и участвуют в отводе воды. Их направление должно учитывать архитектурную идею, уклоны, границы поверхностей и возможность изготовления картин. На конусе линии обычно расходятся веером; на волне могут переходить между выпуклой и вогнутой зоной. В месте такого перехода проверяют, сохраняется ли непрерывность картины или нужен отдельный узел.

3. Разделить поверхность на технологические зоны

Оболочку разбивают на области с понятным типом элемента. Прямой участок не следует без необходимости превращать в набор уникальных деталей. Радиусные и конусные картины назначают там, где их форма действительно нужна. Границы зон совмещают с архитектурой и местами, где можно выполнить контролируемое сопряжение.

CTA — проверить геометрию. Пришлите IFC, RVT, DWG или PDF через форму передачи проекта. ФАЛЬЦСИСТЕМ разберёт поверхность, обозначит типы картин LOGICFALZ и подготовит перечень вопросов для расчёта.

4. Построить ряды опор и проверить узлы

Раскладку картин связывают с базовыми или направляющими профилями и фальцевыми опорами. Положение опор, фиксированных участков и крепежа назначают по проекту. Затем детализируют карниз, верхнее окончание, ендовы, парапеты, переход кровли в фасад, проходки и водосбор. На сложной поверхности узел проверяют в нескольких характерных сечениях: одно типовое сечение может не описывать всю длину.

5. Выпустить производственную карту

Каждая уникальная картина получает номер, тип, ориентацию и привязку к зоне. Для IN и OUT направление должно читаться однозначно. Ведомость связывают с упаковкой, монтажными захватками и очередностью подачи. До серии полезно проверить первую позицию или характерный фрагмент, если это предусмотрено планом качества.

Какие ошибки видны только после раскладки

Архитектурная модель может выглядеть плавной, но давать резкое изменение ширины соседних картин. Иногда линии фальцев сходятся в узкую зону, конфликтуют с водоприёмником или приходят в примыкание под неудобным углом. Ещё одна проблема — переход от IN к OUT без места для корректного сопряжения.

Раскладка позволяет обнаружить такие места до заказа металла. Проектировщик может скорректировать направление швов, границу зон или форму локального участка, сохранив общий силуэт здания. Каждое изменение проверяют вместе с водоотводом, подсистемой и монтажной последовательностью.

Чек-лист исходных данных

• актуальная 3D- или BIM-модель поверхности;
• планы кровли с осями, отметками и уклонами;
• продольные и поперечные разрезы через радиусные и конусные зоны;
• схема несущего основания и состав кровельного пирога;
• снеговые, ветровые и другие расчётные воздействия по проекту;
• расположение водоприёмников, фонарей, парапетов и проходок;
• требования к видимому шагу и направлению фальцев;
• материал, цвет и тип покрытия либо запрос на подбор;
• ограничения доставки, профилирования, подъёма и монтажа;
• перечень узлов, которые нужно согласовать до производства.

CTA — получить расчёт сложной кровли. Отправьте модель и основные разрезы через форму консультации. В заявке укажите регион, стадию проекта и требуемый состав работ: проектирование, поставка, монтаж или полный комплекс.

Частые вопросы

Чем LOGICFALZ IN отличается от OUT?

IN означает изгиб картины внутрь относительно окрашенной стороны, OUT — наружу. Выбор зависит от ориентации поверхности и положения лицевой стороны, поэтому обозначение проверяют на модели и в маркировочной схеме.

Можно ли закрыть конус обычными прямыми картинами?

На отдельных участках это возможно только после геометрической проверки. Для веерной раскладки производитель предусматривает конусные картины переменной ширины. Выбор определяется формой поверхности, рисунком швов и допустимыми параметрами изготовления.

Какой минимальный радиус допускает LOGICFALZ?

Единого значения для всех типов картин нет. Радиус проверяют по карточке и техническому листу конкретного изделия, а также по принятой ширине и условиям проекта. В спецификации нужно ссылаться на актуальную редакцию документа производителя.

Нужна ли BIM-модель для радиусной кровли?

Для простой цилиндрической поверхности иногда достаточно точных планов и разрезов. Для переменной кривизны, конусов и переходов BIM- или 3D-модель заметно снижает риск неоднозначной трактовки геометрии.

Когда можно рассчитать стоимость сложной кровли?

Предварительную оценку делают после определения площади и типов зон. Рабочий расчёт требует раскладки, состава подсистемы, узлов, материала, логистики и границ монтажных работ.
